Se puede insertar un núcleo/cavidad para crear bloques de núcleo y cavidad de un molde. Para crear una operación Núcleo/Cavidad, la pieza debe tener al menos tres conjuntos de superficies en la carpeta Conjuntos de superficies
: un conjunto de superficies para el núcleo, un conjunto de superficies para la cavidad y un conjunto de superficies para la separación. Puede crear un molde a partir de un núcleo/cavidad para varias piezas, o para varias instancias de la misma pieza.
Para evitar que los bloques de núcleo y cavidad se desplacen, puede agregar una superficie de bloqueo a lo largo del perímetro de las superficies de separación antes de insertar un núcleo/cavidad en una pieza de molde. También puede crear la superficie de bloqueo automáticamente al insertar el núcleo/cavidad. Para cerrar los taladros de una pieza moldeada, puede agregar superficies desconectadas.
Si no incluye por adelantado los conjuntos de superficies con la pieza de molde, puede incluir una colección de superficies separadas que el comando núcleo/cavidad puede coser automáticamente.
Para abrir este PropertyManager, proceda de una de estas maneras:
- Haga clic en Núcleo/Cavidad
(barra Herramientas de moldes).
- Haga clic en .
- Haga clic con el botón secundario del ratón en una operación de Núcleo/Cavidad y haga clic en Editar operación
.
Núcleo
 |
Conjuntos de superficies de núcleo |
Visualiza y resalta las superficies seleccionadas que definen el núcleo del molde. |
Cavidad
|
Conjuntos de superficies de cavidad |
Visualiza y resalta las superficies seleccionadas que definen la cavidad del molde. |
Superficie de separación
|
Conjuntos de superficies de separación |
Visualiza y resalta las superficies seleccionadas que definen la superficie de separación de partición del molde. |

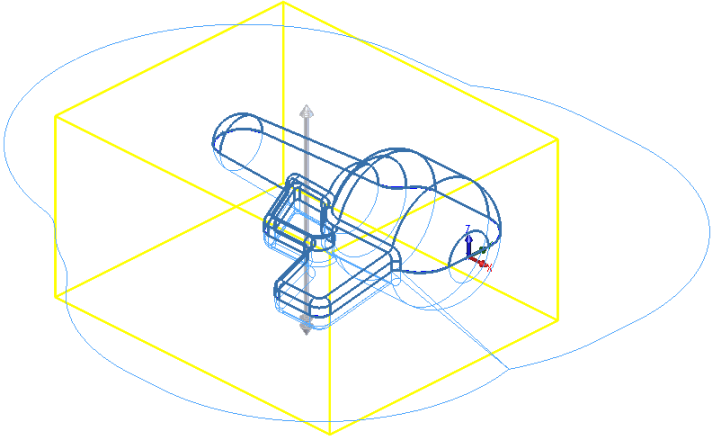

| Molde después de aplicar Núcleo/Cavidad |
|---|
 |
