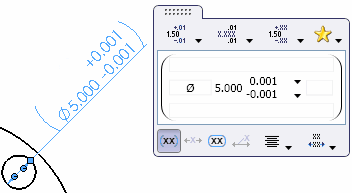

当您插入或选择某尺寸时，系统即会显示尺寸调色板，以便您能够轻松更改尺寸的属性和格式。您可以在调色板中直接更改公差、精度、样式、文字及其它格式选项，而不必进入 PropertyManager。
如果选择了多个尺寸，则您在调色板中设置的属性和格式将会应用到所有尺寸中。
要显示尺寸调色板，在工程图中插入或选取尺寸。
在您插入或选取一个或多个尺寸时，尺寸调色板翻转按钮
出现在指针的右上侧。如果您将指针移动到按钮上，则尺寸调色板出现。单击调色板中任意地方将之定位。如果您将指针移动到图形区域之外或通过其它方法（如单击图形区域）消除尺寸选择，尺寸调色板则会消失。尺寸调色板是可以关闭的关联工具栏。
