线性注释阵列

您可以在工程图中的线性阵列中显示注释。

1. 选择注释。
2. 在工程图视图中单击线性注释阵列 （注解工具栏），或单击 插入 > 注解 > 线性注释阵列 。
3. 在 PropertyManager 中的方向 1 下：
   • 设定注释之间的间距 。您还可以在图形区域中选择间距 。
   • 将实例数 设定到要创建的注释总数。您还可以在图形区域中设定实例数 。
   • 将角度 设定到水平角度方向(X 轴)。例如，要沿从注释开始的 45º 直线生成阵列，将角度设定到 45。
   • 单击反向 在沿直线的延伸线生成阵列。例如，如果您将角度设定到 45，单击反向会沿从注释开始的 225º 直线生成阵列。在您单击反向时，角度值进行更新。您还可在图形区域中通过单击控标 来反转方向。
     您可在图形区域中通过拖动选择点 来更改间距和阵列角度。
4. 为方向 2 重复步骤 4。
   方向 2 在实例数大于 1 时激活。

5. 单击 。

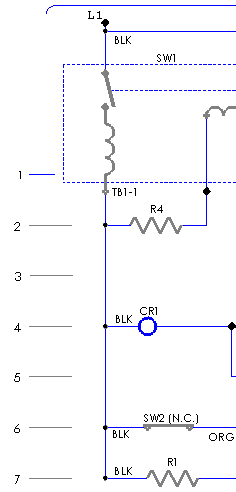

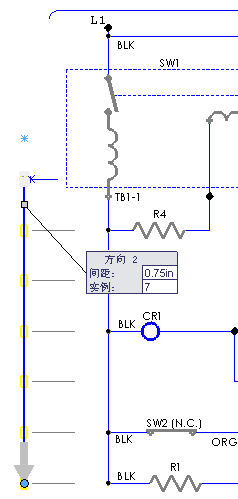

   初始注释	生成线性注释阵列

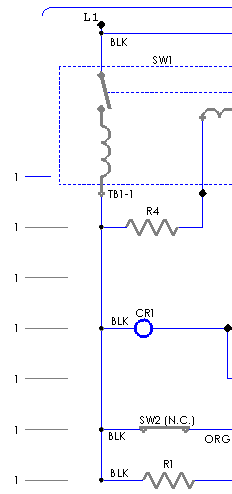

   线性注释阵列	编辑过的线性注释阵列

6. 在您生成阵列后，您可单独编辑注释。
