在 SolidWorks 中创建模型

接下来，您将在 SolidWorks 应用程序中创建模型，并将看到如何导出特征。

1. 在 CircuitWorks 中，单击 SolidWorks > 创建模型 （工具选项卡），然后在 CircuitWorks 对话框中单击创建。



   当 SolidWorks 模型出现时，迹线、图层、转接、垫片、孔和填补区域将纳入到 SolidWorks FeatureManager 设计树中。

2. 在 FeatureManager 设计树中，展开 previewpcb<1> 组件，并检查 SolidWorks 模型中的 ECAD 文件特征，例如，传导性和绝缘体图层、孔、外置区域和转接。
   1. 旋转模型。



   2. 选择旋转模型中的第三个传导性图层。



   3. 选择第一个绝缘体图层。



   4. 选择 PTH，电镀孔。



   5. 选择转接。

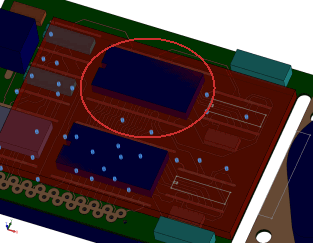

   6. 在过滤转接的位置放大，该过滤转接不会在模型上显示。



3. 在 SolidWorks 应用程序中，将模型保存为 My_previewpcb.sldasm。
4. 在 SolidWorks 应用程序中，单击 CircuitWorks > 输出到 CircuitWorks 。
   输出的 ECAD 模型不包括转接、填补区域或垫片，这是因为 CircuitWorks 不输出这些特征。

5. 在 SolidWorks 应用程序中，关闭模型。
