通过属性和过滤器转接进行编辑

接下来，您将查看和编辑转接的位置和直径，过滤转接，然后在 SolidWorks 中创建模型。

1. 在 CircuitWorks 树中，展开并选择转接 。

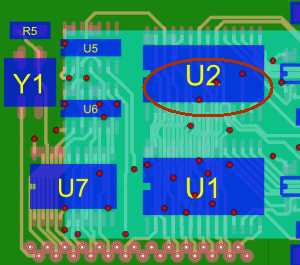

   在线路板上有 37 个转接。 其中有 3 个转接通过线路板的 U2 组件。

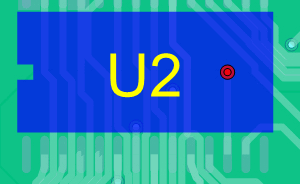

2. 右键单击第一个 STANDARDVIA_EXAMPLE 转接，然后单击属性。

   随即出现转接属性窗格。



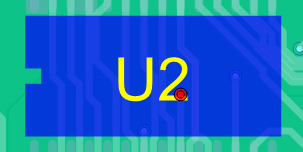

3. 在转接直径下输入 1.0，然后单击 。
4. 为其他两个 STANDARDVIA_EXAMPLE 转接重复步骤 2 和 3。





5. 在工具选项卡的过滤器命令菜单上，单击转接 。

   随即出现转接过滤器窗格。

6. 选择大于，然后输入 0.99。

   随即筛选出直径为 1.0 mm 的三个转接。 过滤转接在 CircuitWorks 树中压缩显示。
