文件屬性 - 導角尺寸

您可以為導角尺寸指定文件層級的草稿設定。適用於所有文件類型。

要開啟此頁面，請在已開啟工程圖的時候下按一下 選項 （在標準工具列中），選擇文件屬性，然後選擇尺寸 > 導角。

基本導角尺寸標準

基本導角尺寸標準

導角文字格式

1 X 1 距離乘以距離
1 X 45° 距離乘以角度
45°X 1 角度乘以距離
C1 導角距離（僅 45 度角）
"X" 格式 選擇小寫或大寫字母 x。

雙重單位尺寸

雙重單位尺寸顯示 選取此選項以顯示雙重單位的尺寸。
顯示雙重尺寸顯示的單位 選取此選項以顯示第二組尺寸的單位。

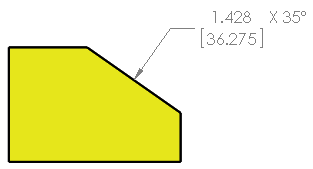

尺寸值位置 上方chamfer_dual_dim_top.gif

角度精度

單位精度 選擇數值的小數點之後包括的數字位數。
公差精度 選擇公差的小數點之後包括的數字位數。
水平文字
水平底線文字
角度文字
角度，底線文字
水平文字，沿模型線延伸
