導角尺寸

您可以在工程圖中標註導角尺寸。除了一般的尺寸顯示屬性之外，導角尺寸有其自己的導線顯示、文字顯示、及 X 顯示的選項。

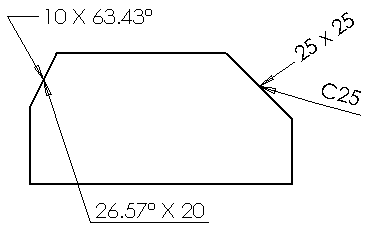

X 顯示是導角尺寸兩個數字中 X 的大小，例如 1 X 45°（長度 X 角度）、45° X 1（角度 X 長度）、1 X 1 （長度 X 長度）、或 C1（45° 的導角）。
導角尺寸可以用不同的文字、導線類型及 X 大小顯示。
導角尺寸的公差類型僅限於無雙向公差及對稱公差。

您可以在工具 > 選項 > 文件屬性 > 尺寸 > 導角中設定導角尺寸導線顯示、文字顯示及 X 顯示的文件預設值。

將導角尺寸插入工程圖中

將導角尺寸插入工程圖中：

  1. 按一下尺寸/限制條件工具列上的導角尺寸 Tool_Chamfer_Dimensions_Relations.gif，或按一下工具 > 尺寸 > 導角。

    游標的形狀會變為 pointer_Chamfer_Dim.gif。

  2. 選擇導角邊線，選擇引入邊線之一，然後按一下圖面以放置尺寸。您必須先選擇導角邊線。不過，直到您選擇了引入邊線之一後，尺寸才會出現。

    使用快速尺寸標註可放置間距均勻的尺寸。亦可將指標移至快速尺寸操控點外部以放置尺寸。

    隨即出現尺寸 PropertyManager，且標註尺寸工具仍保持啟用狀態，以便標註其他導角的尺寸。

  3. 按一下 PM_OK.gif。
