鈑金量規表格儲存指定材質的屬性。在產生基材凸緣時，可以從 PropertyManager 存取鈑金量規表格。
有兩種類型的量規表格：

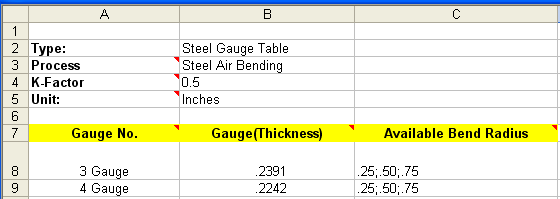

- 簡單型。 簡單型量規表格有 K-Factor、量規值、量規厚度、可用半徑。

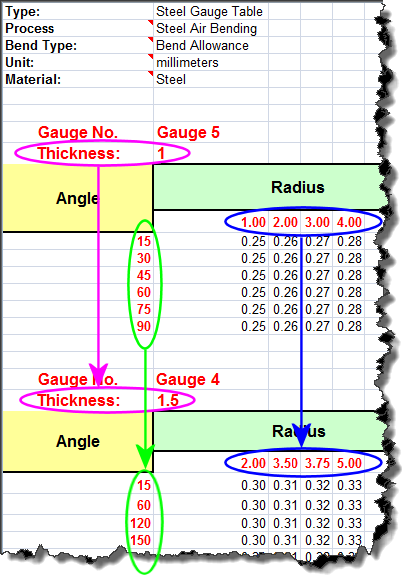

- 量規表格/彎折表格組合。 您可在一個表格中同時使用量規表格與彎折表格。 此表格結合了彎折裕度與彎折扣除表格，因此您可以指定量規值。
在產生基材凸緣之後，於 FeatureManager(特徵管理員)設計樹狀結構中用右鍵按一下
鈑金
並選擇
編輯特徵，來存取鈑金量規表格。
使用鈑金量規/彎折表格，以單一的表格同時指定厚度及彎折值。
取代預設量規表格值
您可以使用鈑金量規表格來指定整個零件的值。 此為系統預設。 然而，您可以修改 K-Factor、彎折裕度，以及每個特徵或每個彎折的彎折扣除。 您可以在 PropertyManager 中進行，作法是選擇自訂彎折裕度並進行選擇。
您可以使用鈑金量規表格來指定整個零件的值。 此為系統預設。 不過，您也可以針對一些使用特定值的特徵 (基材凸緣除外)，套用與鈑金量規表格中預設值不同的彎折半徑值。
- 如果您選擇使用預設半徑，則可對所有下游特徵使用鈑金量規表格中的一個通用的彎折半徑值。
- 如果您選擇使用量規表格，則使用的彎折半徑值會與鈑金量規表格中的預設值不同。
- 如果同時清除使用預設半徑與使用量規表格，則可以輸入彎折半徑值。
產生鈑金量規表格
量規表格包含在 SolidWorks 應用程式中，位於以下位置：安裝目錄\lang\語言\Sheet Metal Gauge Tables.
如果您要產生鈑金量規表格，請用分號 -，- 作為值之間的分隔符號。
使用量規表格時，半徑和角度可能不同。 然而，您必須以遞增的順序列出厚度和半徑值。
