存在的限制條件
 |
限制條件 |
顯示在繪製草圖時自動推斷的限制條件，或使用加入限制條件手動產生的限制條件。當您在清單中選擇一個限制條件時，圖面中會強調顯示標註。 |
 |
資訊 |
顯示所選草圖圖元的狀態 (完全定義不足的定義等）。 |
加入限制條件
您可以在不規則曲線點之間、不規則曲線控制點之間、不規則曲線控制點與外部草圖圖元之間加入限制條件。相關的幾何存在於草圖中時，會出現選擇。

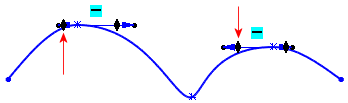

限制相切徑向方向：
選項
| |
幾何建構線(C) |
轉換圖元為幾何建構線。 |
| |
顯示曲率 |
顯示曲率比例 PropertyManager 並加入曲率梳形至不規則曲線中。
|
| |
維持內部的連續性 |
維持不規則曲線內部的曲率。 清除維持內部的連續性時，曲率比例突然下降。
選取維持內部的連續性時，曲率比例逐漸下降。
|
僅當不規則曲線於各端包含曲率控制點時，可用下列選項。預設是標準的。
|
| |
提高度數 |
提高或降低不規則曲線的程度。您也可以拖曳控制點來調整程度。 |
| |
標準 |
當您第一次產生不規則曲線或清除提高度數時顯示。
 |
 |
| 標準 |
提高度數 |
|
參數
如果不規則曲線未受到幾何關係的限制，可以指定下列參數的適當組合來定義不規則曲線。
