有時候，您零組件間的幾何似乎正確，但實際上有小錯誤。
例如，您可能有以下的情況︰
- 兩個零組件看似平行，但位置有一些分歧。
-
輸入的方塊似乎有正交的邊，但實際上兩個面之間的角度是 90.1 度。
-
兩個零組件似乎有同樣的高度，但實際上略有不同。
-
在兩個零組件上的螺栓孔的間隔距離是相同的。不過，一個零組件是使用約進公制單位，另一個零組件是使用英制單位。
這些（及其他）設計錯誤有時候會導致結合的錯誤。
範例
範例

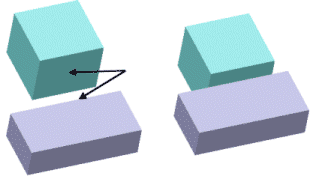

假設您想要對正這兩個方塊，使其如圖所示將一邊與一端面重合/共線/共點。您視覺上的觀察認為這兩個方塊各為正交的。
首先，您在兩個邊之間加入重合/共線/共點的結合條件：
然後，在兩端之間加入重合/共線/共點的結合條件：
圖塊並未移動來結合，且結合的錯誤出現在 FeatureManager(特徵管理員)中。
MateXpert 如何提供幫助
當您在 MateXpert 中按一下有問題的結合時，會出現一訊息告訴您結合中的面不是平行的，且列出面之間的角度。
如何解決此問題
改變一個方塊的幾何，使兩個面平行。因為您以為兩個方塊為正交的，檢查方塊來找出其為非正交幾何的原因。在這個狀況下，其中一個方塊的基材伸長草圖不是矩形。您不需要刪除有問題的結合。在您更正零件中的幾何後，將會使結合條件滿足。
您也可以使用結合標註及
檢視結合錯誤來幫助您找出及解決結合的問題。
