變更熔珠的類型和大小

您可以在 FeatureManager(特徵管理員) 中用右鍵按一下熔珠，然後按一下編輯特徵 ，將熔珠編輯為您需要的任何特徵。但也可以在熔接資料夾 內拖曳熔珠來變更熔接符號中的熔珠類型和大小。

1. 在 FeatureManager(特徵管理員)中，展開熔接資料夾 。
2. 展開要變更的熔接 子資料夾。

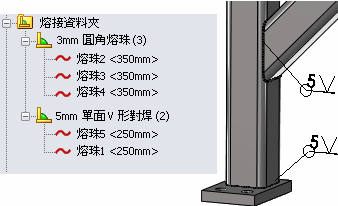

   在此影像中，有：

   • 四個 3mm 的圓角熔珠
   • 一個 5mm 的單面 V 形對焊



3. 選擇要變更的熔珠 ，然後將其拖曳至不同的熔接 子資料夾，然後當指標變為 時放下它。
   您可以同時拖曳多個熔珠。

   在此影像中，熔珠 1 移至 5mm 單面 V 形對焊子資料夾。



   會有一個對話方塊警示您，移動熔珠會變更熔接大小和類型。

4. 按一下確定。

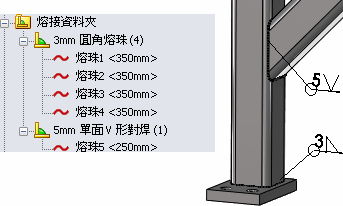

   熔珠將移至新的熔接 子資料夾，且其類型、大小和符號會更新。熔接 子資料夾根據您加入資料夾的熔珠數量而增加。
