編輯導孔屬性與過濾導孔

接下來，您可以在 SolidWorks 中檢視及編輯導孔的位置與直徑、過濾導孔，以及建立模型。

1. 在 CircuitWorks 樹狀結構中，展開並選擇導孔 。

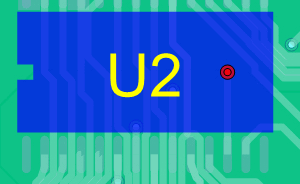

   電路板上有 37 個導孔。 電路板的 U2 零組件上有三個導孔。



2. 在第一個 STANDARDVIA_EXAMPLE 導孔上按右鍵，然後按一下屬性。

   導孔屬性窗格會顯示出來。



3. 針對 Via Diameter，輸入 1.0，並按一下 。
4. 針對其他兩個 STANDARDVIA_EXAMPLE 導孔重複步驟 2 與 3。





5. 在工具標籤的濾器指令功能表上，按一下導孔 。

   導孔濾器窗格會顯示出來。

6. 選擇大於，然後輸入 0.99。

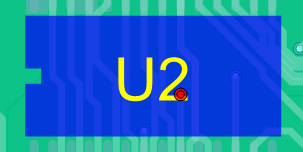

   會過濾掉導孔直徑為 1.0 毫米的三個導孔。 過濾的導孔會顯示為抑制在 CircuitWorks 樹狀結構中。
