Propriétés du document - Labels de vues auxiliaires

Vous pouvez spécifier des paramètres d'habillage pour les labels de vues auxiliaires au niveau du document.

Pour ouvrir cette page, une mise en plan étant ouverte, cliquez sur Options (barre d'outils Standard), sélectionnez l'onglet Propriétés du document, puis sélectionnez Labels de vues > Auxiliaire.

Norme des vues auxiliaires de base

Norme des vues auxiliaires de base

Texte de flèche auxiliaire

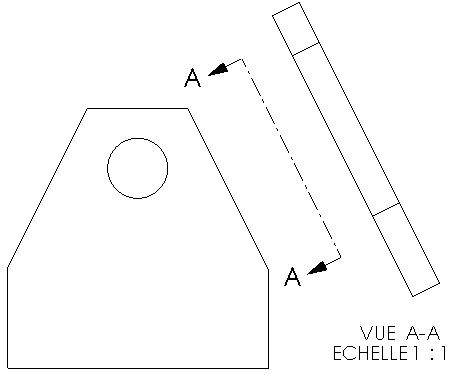

Exemple de texte de label de vue

Options de label

Selon la norme Sélectionnez cette option pour adhérer à la norme de base. Désactivez pour modifier les paramètres d'affichage des labels:
  • Nom. Sélectionnez un titre devant apparaître dans le label de vue, ou saisissez un titre.
  • Label. Sélectionnez la manière dont la lettre de label correspondant au label sur la vue parente apparaît dans le label de vue.
  • Echelle. Sélectionnez un label pour l'échelle, ou saisissez un label.
  • Délimiteur. Sélectionnez une option d'affichage pour l'échelle:
    • Pour afficher l'échelle avec deux nombres séparés par un délimiteur, sélectionnez:
      • X:X
      • X/X
      • (X:X)
      • (X/X)
    • Pour afficher l'échelle comme un ratio entre deux nombres suivi de X sélectionnez # X.
    • Pour cacher l'échelle, sélectionnez <Aucun>.
  • Une option d'affichage de label:
    • Empilé. Affiche le label de vue avec le nom et le label empilés au-dessus de l'échelle.
    • En ligne. Affiche le nom et le label sur la même ligne.
Afficher le label au-dessus de la vue Sélectionnez pour afficher le label au-dessus de la vue.

Exemples d'options de label

Nom, VUE
AUXILIAIRE
<Aucun>
Etiquette X
X-X
X X
<Aucun>
Echelle ECHELLE
ECHELLE:
<Aucun>
Séparateur X:X
X/X
(X/X)
(X:X)
#X
<Aucun>
