Propriétés du document - Labels de vue en coupe

Vous pouvez spécifier des paramètres d'habillage pour les labels de vues en coupe au niveau du document.

Pour ouvrir cette page, une mise en plan étant ouverte, cliquez sur Options (barre d'outils Standard), sélectionnez l'onglet Propriétés du document, puis sélectionnezLabels de vues > Coupe.

Norme d'habillage générale

Norme d'habillage générale

Héritée des paramètres de la page Norme d'habillage.

Norme des vues en coupe de base

Norme des vues en coupe de base
Sélectionnez une norme:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Style de ligne

Définir le style et l'épaisseur de la ligne de coupe pour la vue source.

Affichage standard Affiche une ligne de coupe continue dans la vue source.
Affichage alternatif Affiche une ligne de coupe discontinue dans la vue source.

Texte de ligne de coupe

Police

Modifie la police.

Options de label

Selon la norme
Sélectionnez cette option pour adhérer à la norme de base. Désactivez pour modifier les paramètres d'affichage des labels:

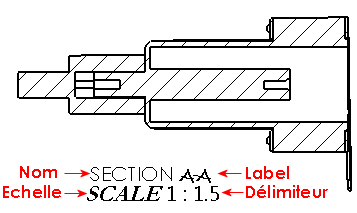

Nom Sélectionnez un titre devant apparaître dans le label de vue, ou saisissez un titre. Police Définit la police du titre du label de vue.
Label Définit l'apparence de la lettre correspondant au label sur la vue parente. Police Définit la police du label dans le label de vue.
Echelle Sélectionnez un label pour l'échelle, ou saisissez un label. Police Définit la police de l'échelle du label de vue.
Séparateur Définit l'option d'affichage pour l'échelle:
  • Pour afficher l'échelle avec deux nombres séparés par un délimiteur, sélectionnez:
    • X:X
    • X/X
    • (X:X)
    • (X/X)
  • Pour afficher l'échelle comme un ratio entre deux nombres suivi de X sélectionnez # X.
  • Pour cacher l'échelle, sélectionnez <Aucun>.
Police Définit la police du délimiteur du label de vue.
Empilé Affiche le label de vue avec le nom et le label empilés au-dessus de l'échelle.
En ligne Affiche le nom et le label sur la même ligne.
Afficher le label au-dessus de la vue Affiche le label au-dessus de la vue.

Calque

Calque
Sélectionnez un calque.
Vous devez d'abord créer des calques pour la mise en plan avant de pouvoir les sélectionner comme propriétés de document.
Les paramètres de calque de document des labels de vue écrasent les paramètres Style de ligne de ces labels.

Taille de la flèche de coupe

Proportionnelle à la taille de la police de vue en coupe. Sélectionnez pour définir la taille de la pointe de flèche pour les vues en coupe proportionnelle à la police de vue en coupe, si les flèches de coupe ne suivent pas la police du texte de ligne de coupe.

Désactivez pour modifier les flèches de cotation.
Style Définit le type de flèche des vues en coupe.



Le type de flèche pour les vues en coupe peut être défini indépendamment du type de flèche des cotes.

Demi-coupe

Affichage standard
 Affiche les deux flèches. half-section-standard.gif
Affichage alternatif
 Affiche une flèche. half-section-alternative.gif

Affichage général

Masquer les cassures de ligne de coupe de la vue en coupe. Option sélectionnée (cassures masquées)
Option désélectionnée (cassures affichées)
