Déplacements imposés de type symétrie pour modèles volumiques

Pour les modèles volumiques, chaque face coïncidant avec un plan de symétrie doit être empêchée de se déplacer dans sa direction normale. Le type de déplacement imposé Symétrie applique automatiquement cette condition à toutes les faces sélectionnées. Les plans de symétrie doivent être orthogonaux l'un par rapport à l'autre.

La symétrie nécessite que la géométrie, les déplacements imposés, les chargements et les propriétés du matériau soient symétriques. De manière générale, l'utilisation de la symétrie n'est pas recommandée pour les études de flambage et de fréquence.

Les exemples suivants décrivent des modèles qui sont symétriques par rapport à un ou plusieurs plans.

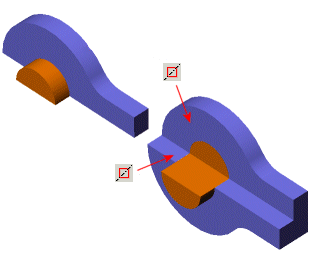

Ce modèle est symétrique par rapport à un plan. Vous pouvez analyser une moitié du modèle. Appliquez le type de déplacement imposé Symétrie aux faces de symétrie.
Ce modèle est symétrique par rapport à deux plans. Vous pouvez analyser un quart du modèle. Appliquez le type de déplacement imposé Symétrie aux faces de symétrie.
Ce modèle est axisymétrique. Vous pouvez analyser une moitié ou un quart du modèle. Appliquez le type de déplacement imposé Symétrie aux faces de symétrie. L'angle entre deux faces d'une symétrie doit former 90 degrés, pour un quart du modèle.
