Pour les modèles coque, la symétrie requiert que les faces coïncidant avec les plans de symétrie ne puissent pas se déplacer dans la direction normale ni pivoter autour des deux autres directions orthogonales. Les plans de symétrie doivent être orthogonaux l'un par rapport à l'autre.
Pour les géométries de surface, les déplacements imposés de symétrie s'appliquent sur les faces qui coïncident avec les plans de symétrie du modèle parallèlement à son épaisseur.
Utilisez le déplacement imposé Symétrie sous Avancé dans le PropertyManager Déplacement imposé pour appliquer un déplacement imposé de symétrie aux faces ou aux arêtes de coque. Les arêtes de coque doivent être planes. Les faces de coque doivent être situées sur les plans orthogonaux de la symétrie.
La symétrie nécessite que la géométrie, les déplacements imposés, les chargements et les propriétés du matériau soient symétriques. De manière générale, l'utilisation de la symétrie n'est pas recommandée pour les études de flambage et de fréquence.
Les exemples ci-dessous expliquent comment s'appliquent les déplacements imposés de symétrie aux différentes géométries :
Tôles maillées avec des éléments coques

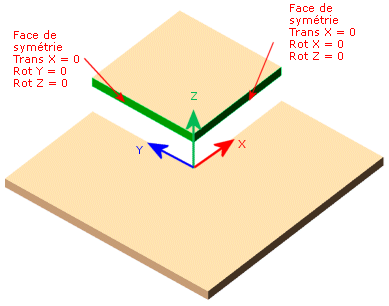

Symétrie plane
Partons du principe que ce modèle est symétrique par rapport à deux plans. Vous pouvez analyser un quart du modèle. Le déplacement imposé Symétrie applique automatiquement les conditions de translation et de rotation aux faces sélectionnées. Les faces doivent être orthogonales l’une par rapport à l’autre.

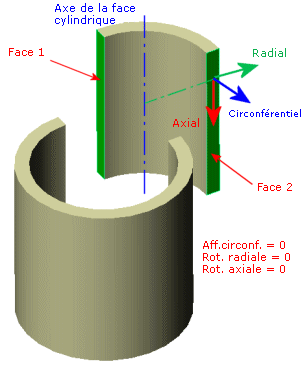

Symétrie axiale
Ce modèle est axisymétrique. Vous pouvez analyser une moitié ou un quart du modèle. Le déplacement imposé Symétrie applique automatiquement les conditions de translation et de rotation aux faces sélectionnées.
Surfaces

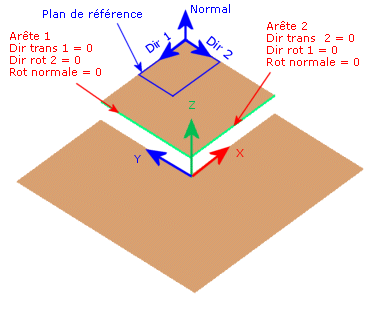

Symétrie plane
Ce modèle de surface est symétrique par rapport à deux plans. Vous pouvez analyser un quart du modèle. Appliquez un déplacement imposé Symétrie aux arêtes de coque. Les arêtes sélectionnées doivent être orthogonales l’une par rapport à l’autre.

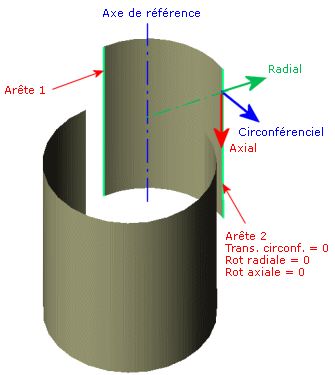

Symétrie axiale
Ce modèle de surface est axisymétrique. Vous pouvez analyser une moitié ou un quart du modèle. Appliquez un déplacement imposé Symétrie aux arêtes de coque.
