Le PropertyManager Editer le routage mis à plat

Outils d'édition (Annotation)

Outil Description
PM_EditFlatRte_Drag.gif Faire glisser. Vous permet de faire glisser un point ou une ligne d'esquisse dans l'esquisse mise à plat. Sélectionnez Inverser la sélection pour sélectionner les segments complémentaires de l'autre côté du segment d'esquisse.
PM_EditFlatRte_Horizontal.gif Horizontal. Contraint le segment sélectionné horizontalement et vous permet d'alterner entre les différentes positions horizontales.
PM_EditFlatRte_Vertical.gif Vertical. Contraint le segment sélectionné verticalement et vous permet d'alterner entre les différentes positions verticales.
PM_EditFlatRte_DeleteRelations.gif Supprimer les relations. Supprime la contrainte horizontale or verticale sur un segment d'esquisse, pour vous permettre de le positionner de manière oblique. Après avoir supprimé les relations, cliquez sur Faire glisserPM_EditFlatRte_Drag.gif pour repositionner le segment.
fanout_button Sortance. Permet de manipuler et de positionner les segments de sortance. Sélectionnez Angle de positionnement pour définir la position de la sortance par rapport au segment de base. Sélectionnez Angle d'espacement pour définir l'espacement entre les segments de sortance.

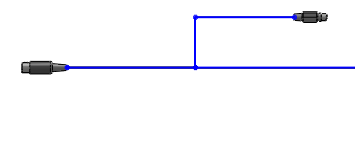

Exemple: Horizontal

Pour contraindre un segment de sorte qu'il soit horizontal:

  1. Cliquez sur Horizontal PM_EditFlatRte_Horizontal.gif.
  2. Sélectionnez un segment d'esquisse.


  3. Cliquez sur une région vide de la zone graphique.

    Le segment est contraint à être horizontal.

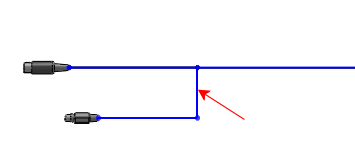

Exemple: Verticale

Pour placer un segment de façon verticale:

  1. Cliquez sur Vertical PM_EditFlatRte_Vertical.gif.
  2. Sélectionnez un segment d'esquisse.


    Le pointeur prend la forme pointer_toggle_segment.gif.

  3. Cliquez à l'aide du bouton droit de la souris.

    Le segment devient vertical.


Exemple: Supprimer les relations

Pour supprimer les relations:

  1. Cliquez sur Supprimer les relations PM_EditFlatRte_DeleteRelations.gif.
  2. Sélectionnez un segment d'esquisse.


  3. Cliquez sur Faire glisser PM_EditFlatRte_Drag.gif.
  4. Faites glisser le segment pour le positionner de manière oblique.
