Relations et splines

Contraintes relatives aux points de spline internes Contraintes relatives aux extrémités des splines
Coïncidente Horizontal
Coaxiale Verticale
Perpendiculaire Tangente
Tangente Coïncidente
Point milieu Coaxiale
Fixer Point milieu
  Fixer
  Fusion
Contraintes relatives aux poignées internes Contraintes relatives aux poignées d'extrémité
Tangente Courbure constante
  Tangente
Contraintes entre poignées
Parallèle
Horizontal
Verticale
Courbure
Tangentes à la face
Faces adjacentes et splines 2D ou 3D

Splines avec courbures continues

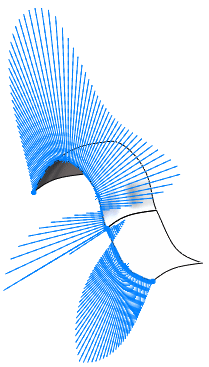

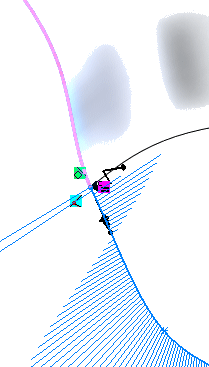

Le rayon de courbure et le vecteur (direction) correspondent lorsque vous ajoutez une relation Courbure constante PM_Equal_Curvature.gif entre des splines adjacentes.

Les splines présentent des courbures continues au niveau de la frontière.
curvature-constraint-G2_01.gif curvature-constraint-G2_02.gif
Conditions requises:
  • La deuxième spline doit être non contrainte.
  • Les deux splines doivent avoir un point d'extrémité en commun.
