Bemaßungspalette

Wenn Sie mehrere Bemaßungen auswählen, werden die Eigenschaften und Formatierung, die Sie in der Palette eingestellt haben, auf alle Bemaßungen angewendet.

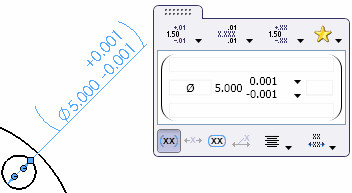

Um die Bemaßungspalette anzuzeigen, fügen Sie eine Bemaßung in die Zeichnung ein, oder wählen Sie eine aus.

Wenn Sie eine oder mehrere Bemaßungen einfügen oder auswählen, wird die Rollover-Schaltfläche der Bemaßungspalette rechts oben vom Cursor angezeigt. Wenn Sie den Zeiger über die Schaltfläche führen, wird die Bemaßungspalette eingeblendet. Klicken Sie auf eine beliebige Stelle in der Palette, um sie anzuheften. Die Bemaßungspalette wird ausgeblendet, wenn Sie den Zeiger aus dem Grafikbereich herausführen oder die Bemaßungsauswahl mit einer anderen Methode, z.B. Klicken im Grafikbereich, beenden. Die Bemaßungspalette ist eine Kontext-Symbolleiste, die deaktiviert werden kann.

Toleranztyp		Wählen Sie aus der Liste aus. Die verfügbaren Auswahlmöglichkeiten hängen vom Bemaßungstyp ab. Je nach Toleranztyp werden im Anzeigebereich der Bemaßungspalette nach unten weisende Pfeile angezeigt, mit denen Sie eine andere maximale oder minimale Variation auswählen können. Mit den Pfeilen können Sie die maximale oder minimale Variation verändern.
Einheitsgenauigkeit		Wählen Sie die Anzahl der Dezimalstellen aus der Liste für den Bemaßungswert aus.
Toleranzgenauigkeit		Wählen Sie die Anzahl der Dezimalstellen für Toleranzwerte aus.
Stil		Wählen Sie eine Formateinstellung aus, die Sie für andere Bemaßungen in der Zeichnung angewendet haben, was beim Formatieren von Bemaßungen Zeit spart. Zur Definition von Stilen siehe Stil.
Klammer hinzufügen
Bemaßung zentrieren		Wenn Sie einen Bemaßungstext zwischen die Maßhilfslinien ziehen, rastet der Bemaßungstext in der Mitte zwischen den Maßhilfslinien ein.
Prüfmaß
Offset Text
Horizontale Ausrichtung
Vertikale Ausrichtung
