Verschieben und Kopieren von Bemaßungen

Sobald Bemaßungen in einer Zeichnung angezeigt werden, können Sie diese innerhalb einer Ansicht oder in eine andere Ansicht verschieben. Wenn Sie die Bemaßung von einer Stelle an eine andere ziehen, wird die Bemaßung wieder passend am Modell befestigt. Bemaßungen können nur in eine Ansicht verschoben oder kopiert werden, deren Ausrichtung für diese Bemaßung passend ist.

Video: Verschieben und Kopieren von Bemaßungen

Verschieben einer Bemaßung innerhalb der Ansicht:

 Ziehen Sie die Bemaßung an die neue Stelle.

Verschieben einer Bemaßung auf ein anderes Feature der gleichen Größe in der Ansicht:

 Wählen Sie die Bemaßung aus, ziehen und legen Sie den Pfeilziehgriff auf einer anderen Kante ab.

Diese Methode funktioniert nur bei Radius-, Durchmesser- und Fasenbemaßungen.

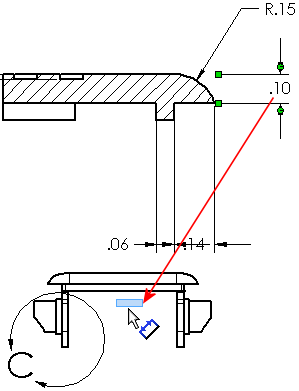

Verschieben von Bemaßungen von einer Ansicht in eine andere:

 Halten Sie die Umschalt-Taste gedrückt, während Sie die Bemaßungen in eine andere Ansicht ziehen. move_copy_dims.gif

Kopieren von Bemaßungen von einer Ansicht in eine andere:

 Halten Sie die Strg-Taste gedrückt, während Sie die Bemaßungen in eine andere Ansicht ziehen.

Verwenden Sie diese Methode zur Erstellung mehrerer steuernder Bemaßungen.

Verschieben oder Kopieren mehrerer Bemaßungen gleichzeitig:

 Halten Sie beim Auswählen die Strg-Taste gedrückt.

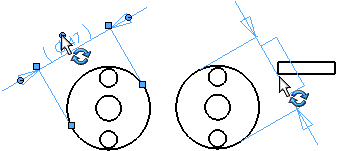

Drehen einer Bemaßung:

 Ziehen Sie den Griff, der dem Bemaßungstext am nächsten ist.

Die Bemaßung wird in kleinen Schritten gedreht.


Hinweisliniensteuerung für gleich große Features

Sie können die Hinweislinien von Radial-, Durchmesser- oder Fasenbemaßungen oder die Hinweislinien von Bohrungsbeschreibungen innerhalb gleich großer Features in einer Zeichenansicht verschieben.

Um die Hinweislinienendpunkte bei gleich großen Features zu verschieben, ziehen Sie die Endpunkte von einem Feature in ein anderes.
