Dokumenteigenschaften - Schnittansichtsetiketten

Sie können für Schnittansichtsetiketten Zeichnungseinstellungen auf Dokumentenebene festlegen.

Um diese Seite zu öffnen, klicken Sie mit einer geöffneten Zeichnung auf Optionen (Standard-Symbolleiste), und wählen Sie die Registerkarte Dokumenteigenschaften und dann Ansichtsetiketten > Schnitt aus.

Globale Zeichnungsnorm

Globale Zeichnungsnorm

Wird von den auf der Seite Entwurfsnorm ausgewählten Einstellungen übernommen.

Basis-Schnittansichtsstandard

Basis-Schnittansichtsstandard
Wählen Sie eine der folgenden Normen aus:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Linienart

Legt die Schnittlinienart und die Dicke für die Quellansicht fest.

Standardanzeige Zeigt eine durchgehende Schnittlinie in der Quellansicht an.
Alternativanzeige Zeigt eine getrennte Schnittlinie in der Quellansicht an.

Schnittpfeiltext

Schriftart

Ändert die Schriftart.

Etikettoptionen

Per Norm
Aktivieren Sie diese Option, um die Basisnorm zu verwenden. Deaktivieren Sie die Option, um die Ansichtsetikettparameter wie folgt zu ändern:

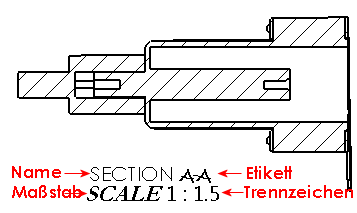

Name Wählen Sie einen Titel aus, der im Ansichtsetikett angezeigt werden soll, oder geben Sie einen eigenen Titel ein. Schriftart Legt die Schriftart des Ansichtsetiketts fest.
Benennung Legt die Darstellung des Buchstabens fest, der dem Etikett auf der Eltern-Ansicht entspricht. Schriftart Legt die Schriftart des Etiketts im Ansichtsetikett fest.
Maßstab Wählen Sie ein Etikett für den Maßstab aus, oder geben Sie ein eigenes Etikett ein. Schriftart Legt die Schriftart des Etiketts im Ansichtsetikett fest.
Trennsymbol (Kennzeichnung) Legt die Anzeigeoption für den Maßstab fest.
  • Um den Maßstab mit zwei durch ein Trennzeichen getrennten Zahlen darzustellen, wählen Sie eine der folgenden Optionen aus:
    • X:X
    • X/X
    • (X:X)
    • (X/X)
  • Um den Maßstab als Verhältnis von zwei Zahlen gefolgt von X darzustellen, wählen Sie die Option # X aus.
  • Um den Maßstab auszublenden, klicken Sie auf <Kein>.
Schriftart Legt die Schriftart des Trennsymbols für das Ansichtsetikett fest.
Gestapelt Zeigt den Namen und das Etikett über dem Maßstab übereinander an.
In einer Linie Zeigt den Namen und das Etikett auf einer Linie an.
Etikett oberhalb Ansicht anzeigen Zeigt das Etikett oberhalb der Ansicht an.

Schicht

Layer
Wählen Sie eine Schicht aus.
Sie müssen zunächst Schichten für die Zeichnung erstellen, bevor Sie sie für Dokumenteigenschaften auswählen können.
Die Layer-Einstellungen für Ansichtsetiketten auf Dokumentebene setzen die Ansichtsetiketteneinstellungen für Linienart außer Kraft.

Schnitt-/Ansichtsgröße

Mit Zeichengröße des Schnittansichtspfeils skalieren Aktivieren Sie diese Option, um die Pfeilspitzengröße für Schnittansichten festzulegen, damit automatisch auf die Zeichenhöhe der Schnittansicht skaliert wird, wenn die Schnittansichtspfeile auf eine andere Schriftart eingestellt sind als der Schnittpfeiltext.

Deaktivieren Sie diese Option, um die Pfeilgröße zu ändern.
Stil Festlegen von Pfeiltypen für Schnittansichten.



Der Pfeiltyp für Schnittansichten kann unabhängig von den Pfeiltypen für Bemaßungen festgelegt werden.

Halbschnitt

Standardanzeige
 Zeigt beide Pfeile an. half-section-standard.gif
Alternativanzeige
 Zeigt einen Pfeil an. half-section-alternative.gif

Allgemeine Anzeige

Schnittlinienauflager der Bereichsansicht ausblenden Aktiviert (Schnittlinienauflager ausgeblendet)
Deaktiviert (Schnittlinienauflager angezeigt)
