Wenn Sie um die angegebene Richtung der Auflagerkraft asymmetrische Flächen oder Kanten auswählen, wird eine zusätzliche Kraft angewendet. Sie erhalten eine Warnmeldung, wenn die zusätzliche Kraft mehr als 5 % der angewendeten Auflagerkraft beträgt.
Im folgenden Beispiel ist das ausgewählte Element nicht symmetrisch um die angegebene Richtung der Auflagerlast. Die horizontalen Komponenten der übertragenen Last P entlang des Umfangs ergeben eindeutig nicht Null.
Die zusätzliche unausgeglichene Last wird mit der folgenden Gleichung berechnet:
U.F. bezieht sich auf die unausgeglichene Kraft.

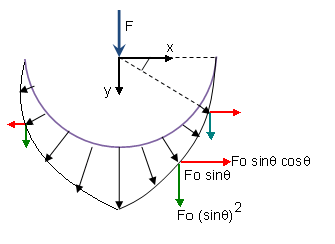

Für eine sinusförmige Lastverteilung:
Px = P cosΘ = Fo sinΘ cosΘ

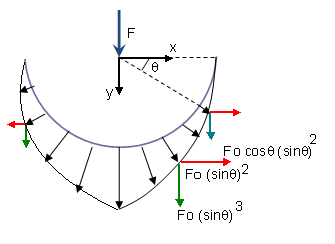

Für eine parabolische Lastverteilung:
Px = P cosΘ = Fo sin2Θ cosΘ
Der Prozentsatz der unausgeglichenen Last wird berechnet durch (U.F./F) x 100.
Im Allgemeinen beeinflussen die Netzverfeinerung und die Knotenposition die Berechnung der unausgeglichenen Kraft wegen der Variation von Px entlang des Umfangs.
