Dokumenteigenschaften - Stücklisten

Sie können für Stücklisten Zeichnungseinstellungen Dokumentebene festlegen. Für alle Dokumenttypen verfügbar.

Um diese Seite zu öffnen, klicken Sie mit einer geöffneten Zeichnung oder einer geöffneten Baugruppen-Stückliste auf Optionen (Standard-Symbolleiste), wählen Sie die Registerkarte Dokumenteigenschaften und dann Tabellen > Stückliste aus.

Anzeige der Nullmenge

Gestrichelt I Wählen Sie eine Anzeigeoption für die Spalte Menge aus, wenn in einer Konfiguration eine Baugruppenkomponente fehlt.
Null
Leer

Fehlende Komponente

Zeile für fehlende Komponente behalten Wählen Sie diese Option aus, um Baugruppenkomponenten aufzulisten, die in einer Konfiguration fehlen.

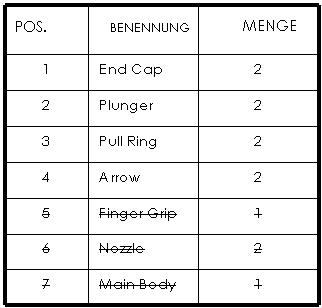

Wählen Sie Anzeige mit durchgestrichenem Text aus, um fehlende Komponenten in der Liste durchgestrichen darzustellen.
„MENGE“ nicht neben Konfigurationsnamen hinzufügen Wählen Sie diese Option aus, um das Wort MENGE aus der Konfigurationsspalte zu entfernen.
Sie müssen diese Option auswählen, bevor Sie eine Stückliste einfügen. Wenn Sie sie auswählen, nachdem bereits eine Stückliste vorliegt, bleibt die Option wirkungslos.
Mengen-Spaltennamen nicht von Vorlage kopieren Wählen Sie diese Option aus, um für den Titel der Mengenspalte den Konfigurationsnamen gefolgt von der Zeichenfolge /MENGE zu verwenden.
Nur übergeordnete Stücklisten auf eine Konfiguration beschränken Wählen Sie diese Option aus, um Stücklisten, die als Nur oberste Ebene definiert sind, auf eine Konfiguration zu beschränken. Wenn Sie die Konfiguration in der Stückliste ändern, bleibt das Etikett für die Mengenspalte unverändert.
Automatische Aktualisierung der Stückliste Wählen Sie diese Option aus, um die Stückliste beim Hinzufügen oder Löschen von Komponenten in der zugehörigen Baugruppe zu aktualisieren.
