Manuelles Reparieren von überdefinierten Skizzen

Manuelles Reparieren überdefinierter Skizzen:

  1. Klicken Sie im PropertyManager unter Meldung auf Manuelle Reparatur.

    Alle Beziehungen und Bemaßungen in der Skizze werden unter Kollidierende Bemaßungen/Beziehungen angezeigt.

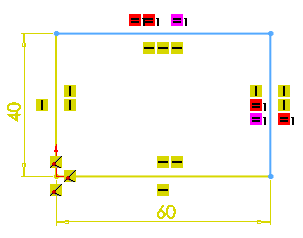

  2. Wählen Sie die einzelnen Beziehungen oder Bemaßungen aus, um sie im Grafikbereich hervorzuheben.

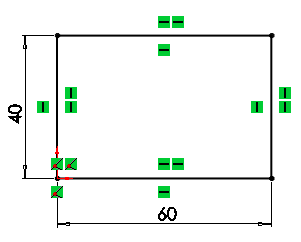

    Beispiel:

    = Gleicher Radius/Länge 1

  3. Klicken Sie auf Löschen.

    Gültige Lösung gefunden
    Wenn Sie ein oder mehrere Elemente unter Kollidierende Bemaßungen/Beziehungen löschen, klicken Sie auf PM_undo_solution_set.gif, um die einzelnen Operationen rückgängig zu machen und die Liste neu zu füllen.

  4. Klicken Sie auf PM_OK.gif.
