Modifizieren von Ordinatenmaßen

Sie können Ordinatenmaße mit Hilfe von Befehlen auf dem Kontextmenü modifizieren.

Modifizieren von Ordinatenmaßen:

  • Klicken Sie mit der rechten Maustaste auf das Ordinatenmaß, wählen Sie Anzeigeoptionen, und wählen Sie dann aus den folgenden Optionen aus:
    Option Bezeichnung
    Ordinate ausrichten Richtet alle Bemaßungen entlang der Ordinate auf die 0.0 Ordinate aus.
    Knick Biegt die Bemaßungslinie und ermöglicht so die Neupositionierung der Bemaßung.
    Ordinate neu knicken Wendet den automatischen Knick-Algorithmus auf die Ordinatenmaße an.

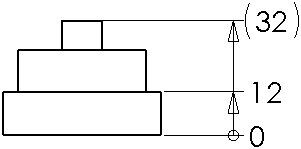

    Klammern anzeigen Setzt die ausgewählten Bemaßungen in Klammern.

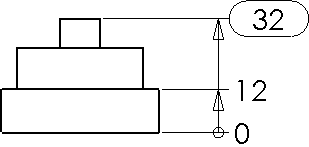

    Als Prüfmaß anzeigen Zeigt die ausgewählten Bemaßungen als Prüfmaße an.
