Sie haben jetzt größeren Einfluss auf den Text und die Anzeige für Biegungsbezugshinweise in Zeichnungen.
Diese Option ist nur in der Abwicklungsansicht eines Blechteils verfügbar.
Im PropertyManager
Zeichenansicht können Sie:
- Biegungsbezugshinweise anzeigen oder ausblenden
- Biegerichtung, Biegeradius, Biegereihenfolge und Biegezugabe festlegen
- Text bearbeiten, einschließlich Entfernen des R für den Biegeradius-Parameter

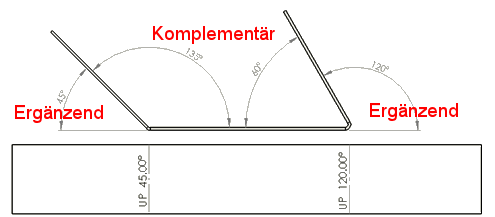

- Komplementäre und ergänzende Biegewinkel anzeigen
Wählen Sie in einer Zeichnung mit einer Abwicklungsansicht eines Blechteils die Zeichenansicht aus. Legen Sie die Optionen im PropertyManager Zeichenansicht unter Biegungsbezugshinweise fest.
Außerdem können Sie:
-
Die Genauigkeit von Biegungsbezugshinweisen in einzelnen Zeichenansichten steuern Klicken Sie auf Optionen
(Standard-Symbolleiste), oder klicken Sie auf . Erweitern Sie auf der Registerkarte Dokumenteigenschaften die Option Tabellen, und klicken Sie auf Biegen. Legen Sie die Optionen für die Genauigkeit fest.
- Verschmelzen Sie kollineare Bezugshinweise, bzw. heben Sie die Verschmelzung auf.
Wenn Sie die Bezugshinweise zu einem einzigen Hinweis verschmelzen möchten, wählen Sie mehrere Hinweise aus, klicken Sie mit der rechten Maustaste, und wählen Sie Biegungsbezugshinweise verschmelzen aus.
Klicken Sie zum Aufheben der Verschmelzung mit der rechten Maustaste auf den verschmelzten Hinweis, und klicken Sie anschließend auf Verschmelzung von Biegebezugshinweisen aufheben.
- Verwenden Sie die neuen Optionen für Biegebezugshinweise, um diese als Spalten in Biegetabellen zu nutzen. Doppelklicken Sie in einer Biegetabelle auf eine Spaltenüberschrift, und wählen Sie eine Spalte aus, z. B. KOMPLEMENTÄRER WINKEL, BIEGEREIHENFOLGE oder BIEGEZUGABE.
