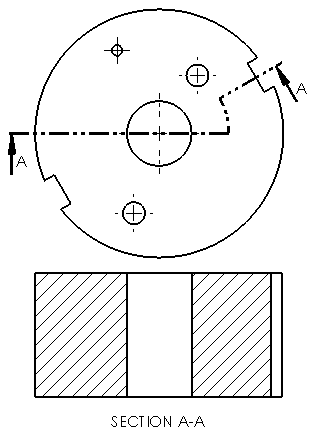

Einfügen von Schnittansichten mit Bogen-Offset

So fügen Sie eine Schnittansicht mit einem Bogen-Offset ein:

  1. Öffnen Sie install_dir\samples\whatsnew\drawings\sectionview3.slddrw.
  2. Klicken Sie auf Schnittansicht tool_Section_View_Drawing.gif (Zeichnungs-Symbolleiste) oder Einfügen > Zeichenansicht > Schnitt.
  3. Klicken Sie im PropertyManager Schnittansicht auf Schnitt.
  4. Deaktivieren Sie unter Schnittlinie die Option Schnittansicht automatisch starten. Dadurch wird das automatische Einfügen der Schnittansicht aufgehoben, sodass Sie weitere Offsets zu der Ansicht hinzufügen können.
  5. Klicken Sie auf Horizontal Cutting-line-Horizontal.png, verschieben Sie die Schnittlinie an die gezeigte Position, und klicken Sie, um die Linie zu platzieren.

    Das Popup-Menü Schnittansicht wird angezeigt.

  6. Klicken Sie auf sectionxpert-arc-offset.png, um einen Bogen-Offset hinzuzufügen.

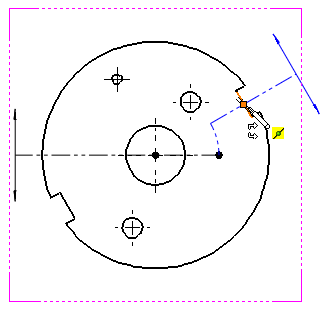

  7. Verschieben Sie den Cursor sectionxpert-pointer.png an die gezeigte Position, und klicken Sie, um den ersten Punkt des Bogens auszuwählen.

    Dieser Punkt muss auf der Schnittlinie liegen.

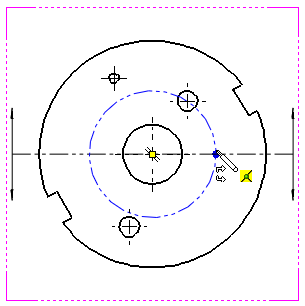

  8. Verschieben Sie den Cursor
    an die gezeigte Position, und klicken Sie, um den zweiten Punkt des Bogens auszuwählen.
  9. Klicken Sie auf sectionxpert-ok.png, um das Popup-Menü Schnittansicht zu schließen.
  10. Ziehen Sie die Vorschau an die gezeigte Position, und klicken Sie, um die Schnittansicht zu platzieren.
