Erstellen des Modells in SolidWorks

Nun erstellen Sie das Modell in der SolidWorks Anwendung, um zu sehen, wie die Features exportiert werden.

1. Klicken Sie in CircuitWorks auf der Registerkarte Extras auf SolidWorks > Modell erstellen , und klicken Sie anschließend im Dialogfeld CircuitWorks auf Erstellen.

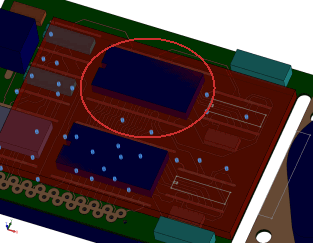

   Wenn das SolidWorks Modell angezeigt wird, sind die Traces, Layers, VIAs, Pads, Bohrungen und ausgefüllten Bereiche im SolidWorks FeatureManager enthalten.

2. Klappen Sie im FeatureManager die Komponente VorschauPCB<1> auf, und untersuchen Sie die ECAD-Datei-Features wie leitfähige und dielektrische Layers, Bohrungen, Sperrbereiche und VIAs im SolidWorks Modell.
   1. Drehen Sie das Modell.



   2. Wählen Sie den dritten leitfähigen Layer im gedrehten Modell aus.



   3. Wählen Sie den ersten dielektrischen Layer aus.



   4. Wählen Sie PTH und die durchkontaktierten Bohrungen aus.



   5. Wählen Sie die VIAs aus.



   6. Vergrößern Sie die Ansicht der gefilterten VIAs, die nicht im Modell angezeigt werden.



3. Speichern Sie das Modell in SolidWorks als My_previewpcb.sldasm.
4. Klicken Sie in der SolidWorks Anwendung auf CircuitWorks > In CircuitWorks exportieren .
   Das exportierte ECAD-Modell enthält keine VIAs, ausgefüllten Bereiche oder Pads, da CircuitWorks diese Features nicht exportiert.

5. Schließen Sie das Modell in SolidWorks.
