Im nächsten Schritt zeigen Sie die Position und den Durchmesser eines VIA an und bearbeiten sie, filtern ein VIA und erstellen das Modell in SolidWorks.
- Klappen Sie in der CircuitWorks Struktur die Option VIAs

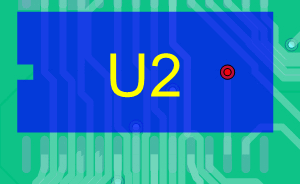

auf, und wählen Sie sie aus. Es gibt 37 VIAs auf der Leiterplatte. Drei VIAs führen durch die U2-Komponente der Platte.
- Klicken Sie mit der rechten Maustaste auf das erste VIA STANDARDVIA_BEISPIEL , und klicken Sie dann auf Eigenschaften.

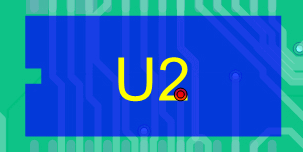

Der Fensterbereich VIA-Eigenschaften wird eingeblendet.
- Geben Sie unter VIA-Durchmesser den Wert 1,0 ein, und klicken Sie auf
.
- Wiederholen Sie die Schritte 2 und 3 für die beiden anderen STANDARDVIA_BEISPIELE .
- Klicken Sie auf der Registerkarte Extras unter dem Befehl Filter auf VIAs
. Der Fensterbereich VIA-Filter wird eingeblendet.
- Wählen Sie Größer als aus, und geben Sie 0,99 ein.

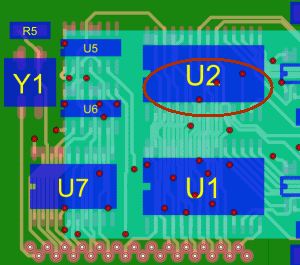

Die drei VIAs mit einem VIA-Durchmesser von 1,0 mm werden ausgefiltert. Die ausgefilterten VIAs werden in der CircuitWorks Struktur unterdrückt angezeigt.
