Öffnen und Untersuchen der PADS-Datei in CircuitWorks

Öffnen Sie zunächst die PADS ECAD-Datei in der CircuitWorks Software, und untersuchen Sie die Layers, Traces, VIAs, Pads und ausgefüllten Bereiche.

Sie müssen CircuitWorks öffnen, um dieses Beispiel durcharbeiten zu können.
  1. Klicken Sie in SolidWorks auf CircuitWorks > ECAD-Datei öffnen, und gehen Sie zu install_dir\CircuitWorksFull\Examples\Pads\preview.asc.

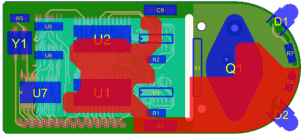

  2. Klappen Sie in der CircuitWorks Struktur den Eintrag Ausgefüllte BereicheFilled_Areas 16x16.png auf, und wählen Sie den zweiten ausgefüllten Bereich HP83515280 aus.

    Der ausgewählte ausgefüllte Bereich wird im Vorschau-Fenster angezeigt.

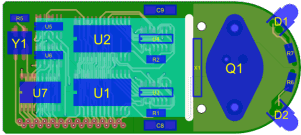

  3. Wählen Sie in der CircuitWorks Struktur die Option PadsPads 16x16.png aus.

    Die Pads werden in der ECAD-Dateivorschau angezeigt.


    Sie können auch einzelne Pads in der Struktur auswählen und anzeigen.

  4. Wählen Sie in der CircuitWorks Struktur die Option TracesTraces 16x16.png aus.


    Die Traces werden in der ECAD-Dateivorschau angezeigt. Sie können auch einzelne Traces in der Struktur auswählen.

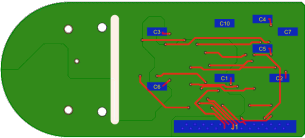

  5. Klicken Sie dazu auf die Registerkarte Vorschau, wählen Sie Ansicht UntenTool_Bottom_Standard_Views.gif (Vorschau-Symbolleiste) aus, und wählen Sie dann in der CircuitWorks Struktur erneut TracesTraces 16x16.png aus.


  6. Klicken Sie auf DraufsichtTool_Top_Standard_Views.gif (Vorschau-Symbolleiste), und klicken Sie anschließend auf die Registerkarte Extras.

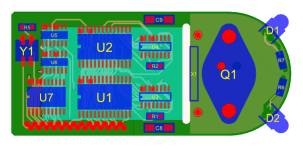

  7. Wählen Sie in der CircuitWorks Struktur die Option VIAsVias 16x16.png aus.


    Die VIAs werden in der ECAD-Dateivorschau angezeigt.
