Auswählen mehrerer Konturen für dünne lineare Austragungen

In diesem Beispiel wählen Sie die Skizzenkonturen zum Erstellen dünner linearer Austragungen für ein Modell aus.

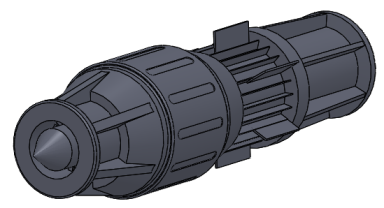

wn2013_thin_extrude1
  1. Öffnen Sie install_dir\samples\whatsnew\parts\thin_extrude.sldprt.
  2. Klicken Sie auf Linear ausgetragener AufsatzOTTool_Extruded_Boss_Base_Features.gif (Features-Symbolleiste).
  3. Wählen Sie im aufschwingenden Menü des FeatureManagers Skizze9 aus.

    Skizze9 wird im PropertyManager unter Ausgewählte Konturen angezeigt.

  4. Geben Sie unter Dünnes Feature unter DickePM_thickness.gif den Wert 1,00 mm ein.

    wn2013_thin_extrude3

  5. Klicken Sie im PropertyManager auf Ausgewählte Konturen.
  6. Wählen Sie im Grafikbereich alle sechs Skizzenlinien innerhalb des Rings aus.

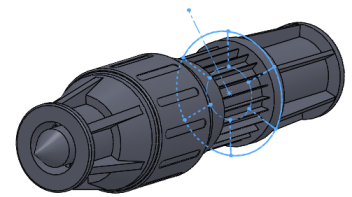

    wn2013_thin_extrude4

    Die Skizzenlinien werden unter Ausgewählte Konturen aufgeführt.

  7. Ziehen Sie den Ziehpunkt im Grafikbereich auf 30 mm, um die Tiefe der Skizzierebene anzupassen.

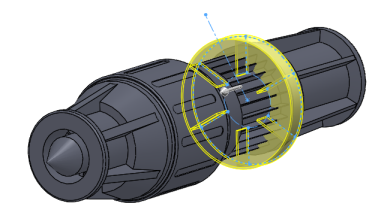

    wn2013_thin_extrude6

  8. Klicken Sie auf PM_OK.gif.

    Die Grate werden zum Modell hinzugefügt.

    wn2013_thin_extrude5
