È possibile specificare le impostazioni di disegno a livello del documento per tutte le quote. Disponibile per tutti i tipi di documenti.
Le quote inserite usando Inserisci elementi del modello, DimXpert e altri metodi automatizzati sono posizionati in punti predefiniti che irraggiano dalla vista del disegno. Si impostano le ubicazioni predefinite in questa finestra di dialogo.
Per visualizzare questa finestra, in un disegno, fare clic su
Opzioni
nella barra degli strumenti Standard, selezionare Proprietà del documento, seguito da Quote.
Ogni volta che si cambia il carattere di una quota, si aggiorna di conseguenza il tipo di carattere a livello di documento per ogni tipo di quota.
Precisione primaria
|
Precisione unità
|
Selezionare il numero di cifre dopo la virgola decimale per i valori. |
|
Precisione di tolleranza
|
Selezionare il numero di cifre dopo la virgola decimale per la tolleranza. |
| |
Collega precisioni a modello
|
Per le quote importate, modifica l'unità o la precisione di tolleranza affinché siano parametriche al modello. |
Precisione duplice
|
|
Precisione unità
|
Selezionare il numero di cifre dopo la virgola decimale dall'elenco per il valore nelle unità secondarie. |
|
|
Precisione di tolleranza
|
Selezionare il numero di cifre dopo la virgola decimale per i valori di tolleranza nelle unità secondarie. |
| |
Collega precisioni a modello
|
Per le quote importate, modifica l'unità o la precisione di tolleranza affinché le unità secondarie siano parametriche al modello. |
Linee di associazione piegate
|
Lunghezza linea di associazione
|
Impostare la lunghezza della porzione non piegata della linea di associazione. |
|
Estendi al testo
|
Le spalle delle linee di associazione si estendono per incontrarsi alla fine della riga del testo della quota. |
|
|
|
|
|
|
|
Mostra unità di quote
|
Selezionare per visualizzare le unità di quota nei disegni.
|
|
Aggiungi sempre le parentesi
|
Selezionare per visualizzare le quote sempre tra parentesi.
Per impostare il colore, fare clic su . In Impostazioni di schema colori, selezionare Quote, Non importate (guidate).
|
|
Centra tra linee di estensione
|
Selezionare per centrare le quote tra linee di estensione. Questa opzione inoltre seleziona Quota centrale nei PropertyManager che contengono l'opzione Quota centrale.
Quando il testo della quota viene trascinato tra le linee di estensione, il testo della quota scatta tra il centro delle linee di estensione.
|
|
Includi prefisso nella casella di tolleranza di base
|
Selezionare per includere un prefisso di testo nelle caselle di tolleranza, quando si specifica un prefisso.
|
|
Visualizza quota base duplice in una casella
|
Selezionare per includere le quote duplici in una casella di tolleranza base.
|
|
Mostra quote scomposte nelle viste scomposte
|
Selezionare per interrompere le linee delle quote nelle viste scomposte.
|
|
Applica regole aggiornate
|
Selezionare questa opzione per aggiornare l'allineamento verticale delle linee di associazione piegate in modo che le spalle siano centrate sulla riga del testo della quota appropriata nel quadro di controllo della funzione di quotatura e tolleranza di forma. La visualizzazione delle quote esistenti rimane invariata fino a quando non viene applicata l'opzione. Dopo essere stata applicata, l'opzione non è più disponibile.
 |
| Regole precedenti |
 |
| Regole aggiornate |
|
|

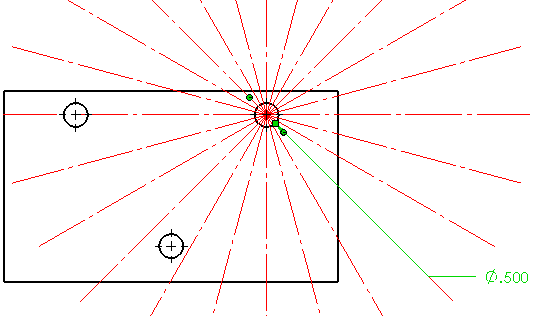

Angolo di snap linea di associazione radiale/diametrale
|
Modificare gli intervalli dell'angolo di snap quando si trascinano quote diametrali, radiali o di smusso lungo i punti radiali.
|
|
|
|
