ドキュメント プロパティ - 補助図のラベル(Document Properties - Auxiliary View Labels)

補助図のドキュメント レベルのドラフト設定を指定できます。

図面を開いたままこのページを開くには、図面で、オプション （標準ツールバー）をクリックし、ドキュメント プロパティタブを選択し、次に図面ビュー ラベル > 補助図を選択します。

ベース補助ビュー規格

ベース補助ビュー規格

補助矢印テキスト

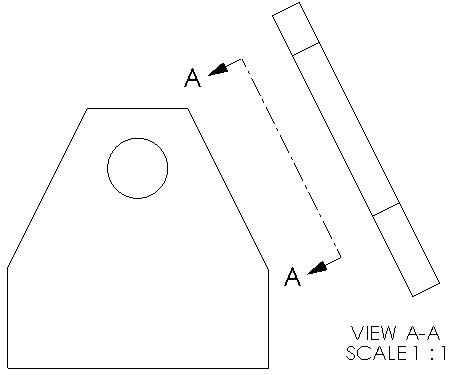

ビュー ラベル テキストの例

ラベル オプション

規格に従う 選択し、ベース規格に従います。 選択解除した場合、ビュー ラベルのパラメータを変更します:
  • 名前（Name）: ビュー ラベルのタイトル名を選択するか、独自のタイトルを入力します。
  • ラベル: 親ビューのラベルに対応するラベル文字を、図面ビュー ラベルとして表示するかどうかを選択します。
  • スケール: スケールのラベルを選択するか、独自のラベルを入力します。
  • 区切り記号: スケールの表示オプションを選択します:
    • スケールを区切り記号で区別された 2 つの数値で表す場合:
      • X:X
      • X/X
      • (X:X)
      • (X/X)
    • スケールを 2 つの値の比率（X が後に続く）で表す場合、# X を選択します。
    • スケールを非表示にするには <なし> を選択します。
  • ラベルの表示オプション:
    • 積重ね: 名前とラベルを上に積み重ねてビュー ラベルを表示します。
    • 直線状テキスト: 名前とラベルを同一線上に表示します。
ビューの上にラベルを表示 選択し、ビューの上にラベルを表示します。

ラベル オプションの例

名前（Name） ビュー
補助図
<なし>
ラベル X
X-X
X X
<なし>
スケール変更 スケール
スケール:
<なし>
区切り記号（Delimiter） X:X
X/X
(X/X)
(X:X)
# X
<なし>
