断面図のドキュメント レベルのドラフト設定を指定できます。
図面を開いたままこのページを開くには、図面で、オプション
（標準ツールバー）をクリックし、ドキュメント プロパティタブを選択し、次にを選択します。
全体的な設計規格
|
全体的な設計規格
|
選択設計規格（Drafting Standard）ページの設定から継承します。
|
ﾍﾞｰｽ断面ﾋﾞｭｰ規格
|
ベース断面ビュー規格
|
規格を選択します:
- ANSI
- ISO
- DIN
- JIS
- BSI
- GOST
- GB
|
ラベル オプション
|
規格に従う
|

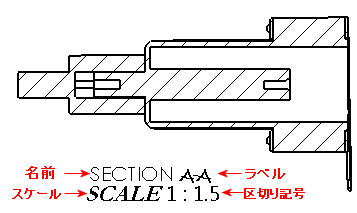

選択し、ベース規格に従います。 選択解除した場合、ビュー ラベルのパラメータを変更します:
| 名前 |
ビュー ラベルのタイトル名を選択するか、独自のタイトルを入力します。 |
フォント（Font） |
ビュー ラベル内のタイトルのフォントを設定します。 |
| ラベル（Label） |
親ビューのラベルに対応する文字の外観を設定します。 |
フォント（Font） |
ビュー ラベル内のラベルのフォントを設定します。 |
| スケール（Scale） |
スケールのラベルを選択するか、独自のラベルを入力します。 |
フォント（Font） |
ビュー ラベル内のスケールのフォントを設定します。 |
| 区切り記号（Delimiter） |
スケール表示オプションを設定します。
-
スケールを選択した区切り記号で区切られた 2 つの数値で表す場合:
-
スケールを 2 つの値の比率（X が後に続く）で表示する場合は、# X を選択します。
-
スケールを非表示にする場合は、<なし> を選択します。
|
フォント（Font） |
ビュー ラベル内の区切り記号のフォントを設定します。 |
| 積重ね |
スケールの上に名前とラベルを積み重ねたビュー ラベルを表示します。 |
|
|
| 直線状テキスト |
名前とラベルを同一線上に表示します。 |
|
|
|
|
ビューの上にラベルを表示
|
ビューの上にラベルを表示します。 |
レイヤー
|
レイヤー
|
レイヤーを選択します。 レイヤーは、図面プロパティ用に選択する前に図面で作成する必要があります。
|
ビュー ラベルのドキュメント レイヤーの設定は、ビュー ラベルの線種（Line style）の設定を上書きします。
断面/表示サイズ
|
断面表示の矢印サイズでスケール化
|
矢印がドキュメントのフォントに従っていない場合は断面図にあわせて矢印先端部を自動的に断面図のレターサイズに設定できます。
矢印寸法を変更する場合は選択解除します。
|
|
スタイル
|
断面図の矢印タイプを設定します。
断面図の矢印タイプは、寸法の矢印タイプとは無関係に設定できます。
|
半断面
標準表示
|
両方の矢印を表示します。 |
|
代替表示
|
1 つの矢印を表示します。 |
|
一般表示
|
断面図の切断線のショルダを表示しない。
|
選択（ショルダを非表示）
|
|
選択解除（ショルダを表示）
|
|
