板金ゲージテーブルは指定された材料のプロパティを保存します。ベース フランジを作る間に、PropertyManager から板金ゲージ テーブルにアクセスすることができます。
以下に割り当てるために、板金ゲージテーブルを使用します：
- ゲージ厚み
- 使用可能なベンド半径
- Ｋ係数(K-factor)
ゲージ テーブルには 2 つのタイプがあります:

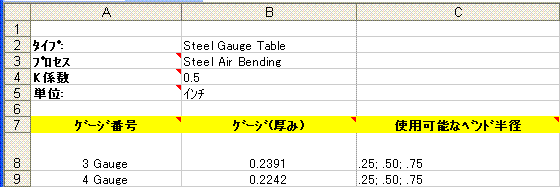

- シンプル。 シンプル ゲージ テーブルには K 係数、ゲージ値、ゲージ厚み、および使用可能な半径が含まれます。
- ゲージ テーブル/ベンド テーブルの組み合わせ。 ゲージ テーブルとベンド テーブルを 1 つのテーブルで使用します。 このテーブルでは、ベンド許容差とベンド展開長補正テーブルを組み合わせて、ゲージ値を指定できるようにします。
ベース フランジを作成してから、FeatureManager デザイン ツリーで
板金 (Sheet-Metal)
を右クリックし、
フィーチャーの編集（Edit Feature）を選択してゲージ テーブルにアクセスします。
板金ゲージ/ベンド テーブルを使用して、厚みとベンドの値を 1 つのテーブルで指定します。
デフォルトのゲージ テーブル値の上書き
板金ゲージテーブルを部品全体に値を割り当てるために使うことができます。 これが、これがデフォルトになります。 しかし、フィーチャー単位またはベンド単位で、K 係数、ベンド許容差、およびベンド展開長補正を変更することができます。 これは PropertyManager で、ユーザー定義ベンド許容差を選択し、対象を選択することで可能です。
板金ゲージ テーブルを部品全体に値を割り当てるために使うことができます。 これが、これがデフォルトになります。 しかし、デフォルト値と異なるベンド半径値を板金ゲージ テーブルで特定の値を使用するフィーチャー（ベースフランジ以外）に適用することができます。
- デフォルト半径を使用 を選択した場合、板金ゲージ テーブルからすべての下流のフィーチャーのために １ つの一般的なベンド半径値を使うことができます。
- ゲージテーブルを使用 を選択した場合、使用するベンド半径値は、板金ゲージテーブルのデフォルト値と異なります。
- デフォルト半径を使用 と ゲージ テーブルを使用 の両方を選択解除すると、ベンド半径値を入力できます。
板金ゲージテーブルの作成(Creating a Sheet Metal Gauge Table)
テーブルは SolidWorks アプリケーションに含まれていて、次のフォルダーにあります：インストール_ディレクトリ\lang\言語\Sheet Metal Gauge Tables。
板金ゲージ テーブルを作成する場合、セミコロン - ; - を値の間に描いてください。

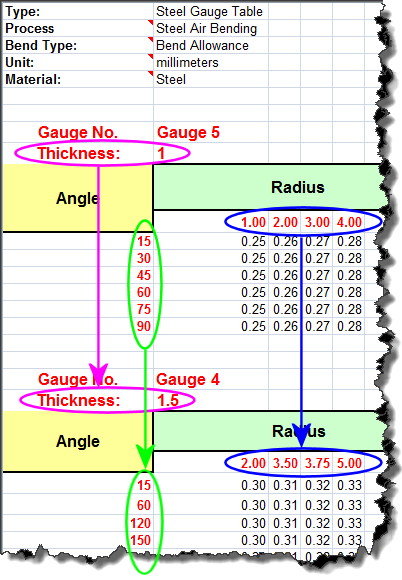

ゲージ テーブルでは、半径と角度は一致しない可能性があります。 しかし、厚みと半径の値は、昇順に並べられている必要があります。
