スケッチ図 (Sketch Picture) は以下の機能を含みます：
- スケッチ平面に、図 (.bmp, .gif, .jpg, .jpeg, .tif, .tiff, .wmf, .png, .psd) を挿入します。
- 一般的に 2D スケッチ作成のための下地として図を使用します。
- ラスター データをベクトル データに変換します。

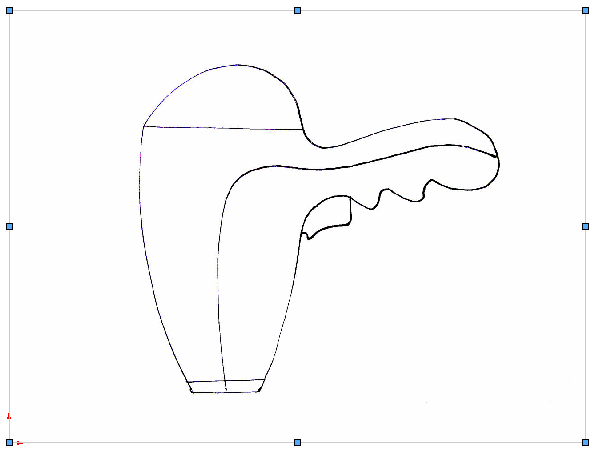

スケッチ図は、スケッチ原点の (0, 0)座標で挿入されます:
.tiff ファイルのスケッチ図を挿入した場合、解像度は 4096 x 4096 に限定されます。両方の寸法が制限数の値になるまで、制限数を越えるファイルは、半分にカットされます。例えば、5000 x 3000 の .tiff ファイルを挿入すると、ファイルは 2500 x 1500 に縮小されます。
自動トレースの推奨(Recommendations for Auto Trace)
- ソースイメージは、最小限 300 dpi で、 高解像度であるべきです。
- ライン アートは用紙に正確な輪郭で書かれ、高コントラストであるべきです。
- 色は選択する領域の中で可能な限り同一であるべきです。
自動トレースの互換性(Compatibility with Auto Trace)
- .bmp、.gif、.jpg などのイメージ フォーマットは使用できますが、.gif や .avi ファイルなどのアニメーション フォーマットは使用できません。
- 自動トレースを部品、またはアセンブリ (.sldprt と .sldasm) に適用できますが、 図面ファイル (.slddrw) にはできません。
