スケッチ図のベクトル データへの変換

図をベクター データへ変換するには：

  1. 開いたスケッチで、(スケッチ ツールバーの)スケッチ図 (Sketch Picture) Tool_Sketch_Picture_Sketch.gif をクリックするか、ツール (Tools) > スケッチ ツール (Sketch Tools) > スケッチ図 (Sketch Picture) をクリックします。
  2. ダイアログ ボックスで、図のファイルを検索して開くをクリックします。

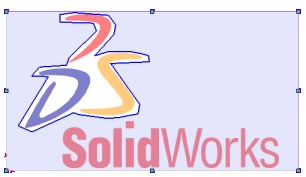

    図が挿入されます。

  3. 必要であれば、スケッチ図(Sketch Picture) PropertyManager最初のページでプロパティを設定します。
  4. PM_next.gif をクリックし、スケッチ図 (Sketch Picture) PropertyManager の 2 ページ目を表示します。
  5. トレース設定で：
    1. イメージ タイプ(Image Type)のツールを選択します。
    2. 選択ツール(Selection tools)のツールを選択し、トレースを行いたいイメージの周りに境界を作成します。


    3. トレース開始(Begin trace)をクリックします。

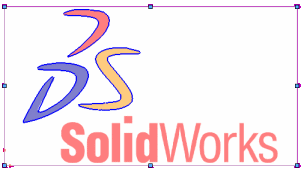

  6. プレビューの設定(Preview Settings)で、ソース イメージ表示(Show source image) とトレース ジオメトリ表示(Show traced geometry)を選択か、選択解除し、 ソースイメージとトレースイメージを隔離して確認します。
  7. 調整(Adjustments)で、スライダーを調整します。

    次の点に注意してください:
    • スライダーはソースイメージをコントロールします。
    • 色の許容誤差(Color tolerance) と トレランス認識(Recognition tolerance) のスライダーはダイナミックです。
    • 色の許容誤差(Color tolerance) を左に動かし、色の精度を増加させ、色の偏差を減少させます。
    • トレランス認識(Recognition tolerance)を左に動かし、 トレースがソースジオメトリに従う精度を増加させます。

  8. 適用をクリックします。

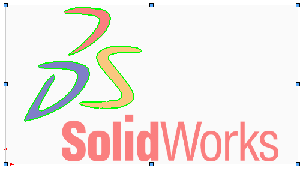

    ソース イメージ表示 (Show source image) を選択解除できるので、スケッチを作成したとき、ベクタースケッチ要素だけが表示されます。

  9. PM_OK.gif をクリックしてスケッチを作成します。


  10. 個々のスプライン(spline)セグメントを選択し、必要に応じてそれらの形を調整します。
