幾何公差は、フィーチャー コントロールを使用して部品や図面に幾何公差記号を追加します。SolidWorks は、ANSI Y14.5 版の真位置幾何公差表示をサポートしています。
- 引出線の有無に関わらず、幾何公差記号を図面、部品、アセンブリ、スケッチの任意の場所に配置すること、および記号を寸法線の任意の場所に添付することができます。
- 幾何公差記号の プロパティ ダイアログボックスでは、選択した記号に応じて選択できるアイテムが異なります。選択した記号に適切な属性だけ選択できます。
- 幾何公差記号は、任意の数のフレームをもつことができます。
- ポインタを幾何交差記号に合わせると、ポインタは
に変わります。
- ダイアログボックスを閉じずに、複数の記号を配置できます。
- 複数の引出線を表示できます。ビデオ:複数の引出線
- 引出線の添付点をCtrlキーを押しながらドラッグし、既存の記号にさらに引出線を追加できます。
- 既存の記号を編集するには、該当する記号をダブルクリックまたは右クリックしてプロパティ（Properties）を選択します。

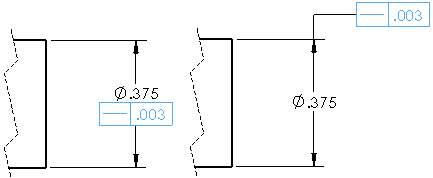

- モデル エッジから幾何公差記号を離すようにドラッグすると、自動で補助線が作成されます。
