ベンド PropertyManager

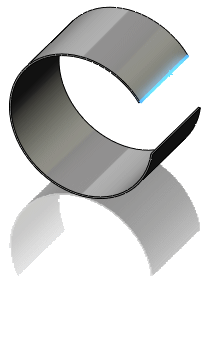

ベンド（Bends）PropertyManager ではシェル化された部品を板金部品に変換できます。

1. 板金ツールバーのベンドを挿入 (Insert Bends) をクリックするか、 挿入 (Insert) > 板金 (Sheet Metal) > ベンド (Bends) をクリックします。



2. ベンド パラメータ（Bend Parameters）で:
   • ベンド半径または厚みを元の板金フィーチャーから変更するには、デフォルト パラメータの上書き を選択します。
   • 固定面かエッジ（Fixed Face or Edge） を選択します。
     もし部品が平坦な面を含まないなら、直線エッジを選択できます。


   • ベンド半径 を設定します。
   • 勾配付面を無視（Ignore beveled faces）を選択し、面取りフィーチャーが板金ベンドに変換されないようにします。
3. ベンド許容差（Bend Allowance）を次のオプションより選択します：ベンド テーブル(Bend Table)、K-係数(K-Factor)、ベンド許容差(Bend Allowance)、ベンド展開長補正(Bend Deduction)、ベンド計算（Bend Calculation）
4. K-係数(K-Factor)、ベンド許容差(Bend Allowance)、またはベンド展開長補正（Bend Deduction）を選択した場合は、値を入力します。
5. リリーフ カットを自動的に追加するには、自動リリーフ チェックボックスを選択し、リリーフ カットの種類を選択します。矩形 (Rectangular)、または長楕円（Obround）を選択した場合は、リリーフ レシオ (Relief Ratio) の値を指定する必要があります。
6. 必要に応じて、リップ パラメータ (Rip Parameters) を使用して展開ラインを作成するエッジを選択します。
   • 展開ラインの方向を変更するには、方向変更（Change Direction）をクリックします。
   • ギャップ距離を設定するには、展開ラインのギャップ（Rip Gap） ボックスで値を設定します。
7. をクリックします。
