CircuitWorks での PADS ファイルの表示

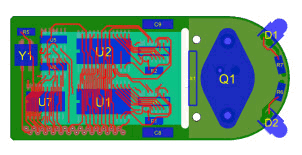

まず、CircuitWorks ソフトウェアで PADS の電気系 CAD ファイルを開き、レイヤー、経路、ビア、パッド、およびフィル領域を表示します。

1. SolidWorks から CircuitWorks > 電気系 CAD ファイルを開く をクリックして、install_dir\CircuitWorksFull\Examples\Pads\preview.asc を参照します。

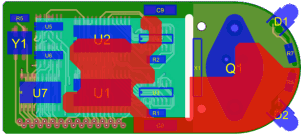

2. CircuitWorks ツリーで フィル領域 を展開し、2 番目のフィル領域である HP83515280 を選択します。

   選択されたフィル領域がプレビュー ウィンドウに表示されます。

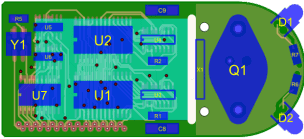

3. CircuitWorks ツリーで、パッド を選択します。

   電気系 CAD ファイルのプレビューにパッドが表示されます。



   ツリーで選択する個別のパッドを表示することもできます。

4. CircuitWorks ツリーで、経路 を選択します。



   電気系 CAD ファイルのプレビューに経路が表示されます。 ツリーで選択する個別の経路を選択することもできます。

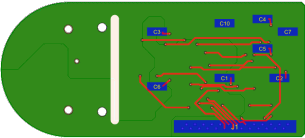

5. プレビュー タブで 底面表示 （プレビュー ツールバー）を選択し、CircuitWorks ツリーで 経路 を再び選択します。



6. 上面表示 （[プレビュー] ツールバー）をクリックし、ツール タブをクリックします。

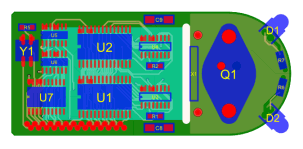

7. CircuitWorks ツリーで、ビア を選択します。



   電気系 CAD ファイルのプレビューにビアが表示されます。
