비아 속성 편집 및 비아 필터링

이제 비아의 위치 및 지름을 보고 편집하며, 비아를 필터링하고, SolidWorks에서 모델을 작성합니다.

1. CircuitWorks 트리에서 비아 를 확장하고 선택합니다.

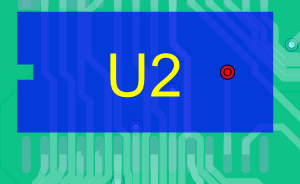

   기판에 37개의 비아가 있습니다. 기판의 U2 부품까지 세 개의 비아가 있습니다.



2. 첫 번째 STANDARDVIA_EXAMPLE 비아를 오른쪽 클릭하고 속성을 클릭합니다.

   비아 속성 창이 나타납니다.



3. 비아 지름에 대해 1.0을 입력하고 을 클릭합니다.
4. 다른 두 STANDARDVIA_EXAMPLE 비아에 대해 2-3단계를 반복합니다.





5. 도구 탭의 필터 명령 메뉴에서 비아 를 클릭합니다.

   비아 필터 창이 나타납니다.

6. 다음보다 큼을 선택하고 0.99를 입력합니다.

   비아 지름이 1.0mm인 세 개의 비아가 필터링됩니다. 필터링된 비아는 CircuitWorks 트리에서 억제된 상태로 나타납니다.
