부품 삽입하는 동안 부품 봉투 작성

하위 어셈블리에서 부품 봉투를 작성할 수 있습니다. 어셈블리에 삽입할 때 부품을 부품 봉투로서 지정할 수 있습니다.

1. 부품 삽입 (어셈블리 도구 모음) 또는 삽입 > 부품 > 기존 부품/어셈블리를 클릭합니다.
2. PropertyManager의 옵션 아래에서 부품 봉투를 선택합니다.
3. 삽입할 파트/어셈블리 아래에서, 찾아보기를 클릭합니다.
4. 열기 대화 상자에서 install_dir\samples\whatsnew\assemblies\printer\connector_and_bracket.sldasm를 찾은 후 열기를 클릭합니다.

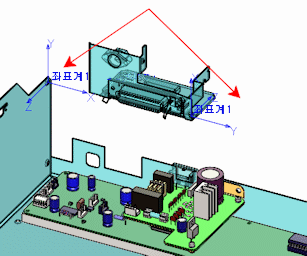

5. 클릭하여 그림과 같이 그래픽 영역에 하위 어셈블리를 배치합니다.



   이제 부품 봉투를 케이스에 메이트합니다.. 모델에 좌표계가 이미 추가되어 쉽게 메이트할 수 있습니다.

6. 뷰 > 좌표계를 클릭합니다.
7. 메이트 를 (어셈블리 도구모음) 클릭하거나, 삽입 > 메이트를 클릭합니다.
8. PropertyManager에서:
   1. 메이트할 요소 를 위해 그래픽 영역의 좌표계를 두 개 선택합니다.



   2. 표준 메이트에서 일치와 축 맞춤을 클릭합니다.
   3. 를 두 번 클릭합니다.

      하위 어셈블리 봉투가 케이스에 메이트되었습니다.



9. 좌표계를 숨기려면 뷰 > 좌표계를 클릭합니다
