Właściwości dokumentu - Etykiety widoku przekroju

Można określić ustawienia projektowania dla etykiet widoku przekroju na poziomie dokumentu.

Aby otworzyć tę stronę, przy otwartym rysunku kliknąć Opcje (pasek narzędzi Standard), wybrać kartę Właściwości dokumentu i wybrać Etykiety widoku > Sekcja.

Ogólny standard projektowania

Ogólny standard projektowania

Dziedziczony z wybranych ustawień strony Standard projektowania.

Standard widoku przekroju

Standard widoku przekroju
Wybrać standard:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Styl linii

Ustawia styl linii przekroju oraz grubość dla widoku źródłowego.

Wyświetlanie standardowe Wyświetla ciągłą linię przekroju w widoku źródłowym.
Wyświetlanie alternatywne Wyświetla podzieloną linię przekroju w widoku źródłowym.

Tekst strzałki przekroju

Czcionka

Zmienia czcionkę.

Opcje etykiety

Według standardu
Wybrać, aby zapewnić zgodność ze standardem. Usunąć zaznaczenie, aby zmodyfikować parametry etykiety widoku:

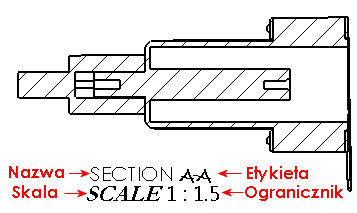

Nazwa Wybrać tytuł, który ma zostać wyświetlony na etykiecie widoku lub wpisać własny tytuł. Czcionka Ustawia czcionkę dla tytułu w etykiecie widoku.
Etykieta Ustawia wygląd litery odpowiadającej etykiecie w widoku rodzica. Czcionka Ustawia czcionkę dla etykiety w etykiecie widoku.
Skala Wybrać etykietę dla skali lub wpisać własną. Czcionka Ustawia czcionkę dla skali w etykiecie widoku.
Ogranicznik Ustawia opcję wyświetlania skali:
  • Aby wyświetlić skalę przy użyciu dwóch liczb rozdzielonych ogranicznikiem, należy wybrać:
    • X:X
    • X/X
    • (X:X)
    • (X/X)
  • Aby wyświetlić skalę przy użyciu proporcji dwóch liczb, po której następuje znak X, należy wybrać # X.
  • Aby ukryć skalę, należy wybrać <Brak>.
Czcionka Ustawia czcionkę dla ogranicznika w etykiecie widoku.
Stos Wyświetla etykietę widoku z nazwą i etykietą ponad skalą.
Wbudowany Wyświetla nazwę i etykietę w tej samej linii.
Wyświetlaj etykietę powyżej widoku Wyświetla etykietę powyżej widoku.

Warstwa

Warstwa
Wybrać warstwę.
Aby umożliwić wybieranie warstw dla właściwości dokumentu, konieczne jest uprzednie utworzenie warstw dla rysunku.
Ustawienia warstwy dokumentu dla etykiety widoku zastępują ustawienia etykiety widoku Styl linii.

Rozmiar przekroju/widoku

Skaluj z wysokością litery strzałki widoku przekroju Wybrać, aby ustawić automatyczne skalowanie rozmiaru ostrza strzałki dla widoków przekroju według wysokości litery widoku przekroju, jeżeli strzałki widoku przekroju nie są zgodne z czcionką tekstu strzałki przekroju.

Usunąć zaznaczenie, aby modyfikować wymiary strzałek.
Styl Ustawia typ strzałki dla widoków przekrojów.



Dla widoków przekroju można ustawić typ strzałki niezależnie od typu strzałki wymiarowania.

Półprzekrój

Wyświetlanie standardowe
 Wyświetla dwie strzałki. half-section-standard.gif
Wyświetlanie alternatywne
 Wyświetla jedną strzałkę. half-section-alternative.gif

Ogólny widok

Ukryj linie cięcia Wybrane (ukryte)
Usunięte (widoczne)
