Ustawianie uskoków w pomocniczych liniach wymiaru

Można kliknąć prawym przyciskiem myszy pomocniczą linię wymiaru i wybrać Opcje wyświetlania > Uskok, aby ustawić uskok linii.

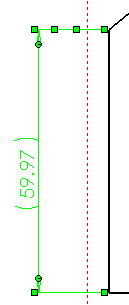

Pomocnicza linia wymiaru po wybraniu opcji Uskok Pomocnicza linia wymiaru po przeciągnięciu punktu uskoku
Aby usunąć uskok z wybranej pomocniczej linii wymiaru, należy kliknąć tą linię prawym przyciskiem myszy i usunąć zaznaczenie opcji Opcje wyświetlania > Uskok.

Tworzenie uskoków w pomocniczych liniach wymiaru

Można kliknąć prawym przyciskiem myszy pomocniczą linię wymiaru i wybrać Opcje wyświetlania > Uskok, aby utworzyć uskok w pomocniczych liniach wymiaru liniowego.

Aby utworzyć uskok w pomocniczej linii wymiaru, należy:

  1. Kliknąć prawym przyciskiem myszy pomocniczą linię wymiaru i wybrać Opcje wyświetlania > Uskok .
  2. Przeciągnąć poziomo lub pionowo punkt na pomocniczej linii wymiaru, aby utworzyć zgięcie.

    Aby usunąć uskok z wybranej pomocniczej linii wymiaru, należy kliknąć tą linię prawym przyciskiem myszy i usunąć zaznaczenie opcji Opcje wyświetlania > Uskok .

Wiele uskoków dla wymiarów i objaśnień

Można zastosować wiele uskoków do istniejących linii wiodących wymiaru i objaśnień klikając Linia wiodąca z uskokami z karty Linie wiodące menedżera właściwości PropertyManager Wymiar.

Można również dodawać uskoki po umieszczeniu wymiaru lub objaśnienia poprzez kliknięcie prawym przyciskiem myszy i wybranie Dodaj punkt uskoku. Przeciągnąć punkty uskoku, aby utworzyć uskok po wstawieniu punktu uskoku.

Można dodawać linie wiodące z wieloma uskokami do objaśnień otworów i następujących typów wymiarów:
  • Średnica
  • Promieniowy
  • Chamfer
