Obsługiwane operacje Wymiaru rozmiaru DimXpert Wymiarów

Funkcja Przykład i typ wymiaru
Dodanie

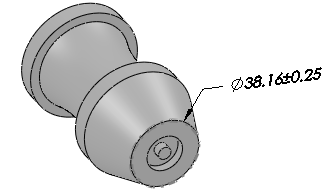

Średnica
Chamfer

  • Kąt-odległość
  • Odległość-odległość
DimXpert Wymiarów wymiaruje sfazowania SolidWorks wykorzystując metodę użytą do ich zdefiniowania.

Sfazowania rozpoznane na podstawie ich topologii są wymiarowane jako odległość-odległość.

Stożek
Zestaw zewnętrznych i wewnętrznych stożków musi mieś ten sam kąt zawarty i leżeć na wspólnej płaszczyźnie.
Walec

Promień
Funkcja Przykład i typ wymiaru
Zaokrąglenie

Promień
Okrąg przecięcia
Okrąg wyprowadzony na przecięciu stożka i płaszczyzny. Stożek musi być prostopadły do płaszczyzny i nie może być tworzony z elipsy. Stożek i płaszczyzna mogą być przerwane przez zaokrąglenie lub sfazowanie.
Otwór z pogłębieniem walcowym

  • Średnica otworu i głębokość (jeżeli na odległość)
  • Średnica pogłębienia walcowego i głębokość

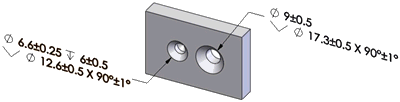

Otwór z pogłębieniem stożkowym

  • Średnica otworu i głębokość (jeżeli na odległość)
  • Średnica pogłębienia stożkowego i kąt
Funkcja Przykład i typ wymiaru
Otwór prosty

Średnica i głębokość (jeżeli na odległość) lub oznaczenie gwintu i głębokość (jeżeli na odległość)

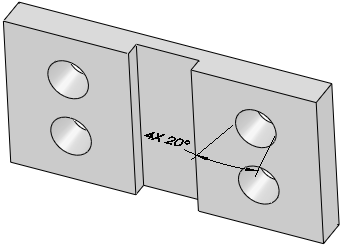

Wrąb

Długość, szerokość i głębokość (jeżeli na odległość)
Typ wymiaru należy wpisać w oknie dialogowym Opcje DimXpert Wymiarów.
Szerokość

Szerokość
Funkcja Przykład i typ wymiaru
Kula
