Wizualizacja właściwości gradientowych

Na liście Wizualizacja złożenia istnieje możliwość użycia widma, którego kolory mieszają się ze sobą, aby zwizualizować właściwość numeryczną, taką jak Masa lub Objętość, której wartość zmienia się z nieregularnymi przyrostami pomiędzy różnymi komponentami.

Aby zwizualizować złożenie, należy:

  1. Na karcie Wizualizacja złożenia kliknąć nagłówek kolumny, aby sortować komponenty wg tej właściwości.
  2. Po lewej stronie panelu, kliknąć pionowy pasek, aby włączyć widmo kolorów.

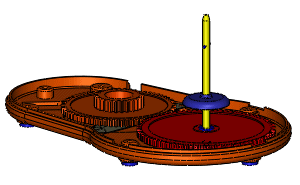

    Pionowy pasek wyświetla widmo kolorów, od czerwonego do niebieskiego. W obszarze graficznym, każdy komponent zmienia się na kolor przylegający do niego w panelu Wizualizacja złożenia. Kolory te odzwierciedlają względne wartości danej właściwości dla każdego z komponentów.

    Jeżeli istnieje wiele właściwości w hierarchii sortowania, kolory odpowiadają właściwości sortowania położonej najbardziej na lewo.

  3. Aby dodać kolejny kolor do widma, należy:
    1. Kliknąć w pustym obszarze na lewo od pionowego paska.
    2. W oknie dialogowym Kolor wybrać inny kolor i kliknąć OK.

    Kolejny suwak zostanie dodany do widma. Kolory części w obszarze graficznym ulegną zmianie.
    Można przenieść suwaki koloru w górę i w dół, aby modyfikować dystrybucję koloru w widmie. Można kliknąć suwak koloru prawym przyciskiem myszy i zmienić jego kolor lub usunąć go. Aby powrócić do oryginalnych dwóch suwaków, należy kliknąć prawym przyciskiem myszy dowolny suwak i kliknąć Zresetuj wszystko.

  4. Pod nagłówkami kolumn, przeciągnąć poziomy pasek w dół i umieścić go poniżej komponentów, które chcemy ukryć.

    W obszarze graficznym, komponenty powyżej paska są ukryte.

  5. Na dole listy, przeciągnąć pasek poziomy w górę i umieścić go powyżej komponentów, które chcemy ukryć.

    W obszarze graficznym, komponenty poniżej paska są ukryte. Widmo dostosowuje się do widocznych komponentów, pokazując ich wartości względne.

    Aby przywrócić pasek do jego oryginalnej pozycji, należy kliknąć prawym przyciskiem myszy i kliknąć Przewiń do góry lub Przewiń do końca.

  6. Zapisać złożenie, aby zapisać ustawienia Wizualizacji złożenia.
