Poniższe kroki przedstawiają udoskonalony tok prac przy łączeniu i eksportowaniu równań do plików tekstowych.
- W oknie dialogowym Równania kliknąć Eksport.
- W oknie dialogowym Zapisz jako:
- Określić nazwę i lokalizację pliku tekstowego.
- Kliknąć Zapisz.
Równania zostaną zapisane w pliku tekstowym. Pojawi się okno dialogowe Eksport równań.

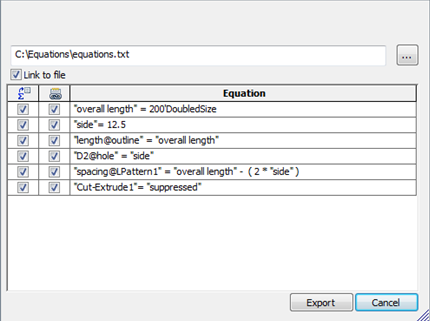

W oknie dialogowym Eksport równań znajdują się dwie kolumny. Pierwsza kolumna zawiera równania, które zostaną wyeksportowane do pliku tekstowego. W drugiej kolumnie są zawarte równania, które zostaną połączone pomiędzy modelem a plikiem tekstowym, aby zmiany były powielane w obu tych miejscach. Domyślnie eksportowane i łączone są wszystkie równania.
Można łączyć i rozłączać poszczególne równania, zaznaczając lub usuwając znak zaznaczenia pól wyboru w kolumnie Łącza. Te same funkcje są dostępne w oknie dialogowym Równania podczas łączenia z plikiem zewnętrznym.
- W oknie dialogowym Eksport równań kliknąć Eksport.
W oknie dialogowym Równania została wybrana opcja Połącz z plikiem zewnętrznym. Pojawia się także ścieżka do pliku.
- W oknie dialogowym Równania kliknąć Otwórz połączony plik
.

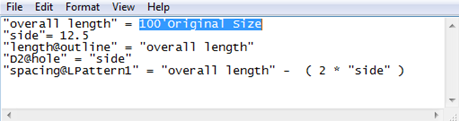

Plik zostanie otwarty w edytorze tekstu.
- Zmienić wartość "długość całkowita" z 200 na 100 i dokonać aktualizacji komentarzy z opcji Dwukrotny rozmiar na Oryginalny rozmiar. Następnie zapisać plik.
- W oknie dialogowym Równania kliknąć Przebuduj
.

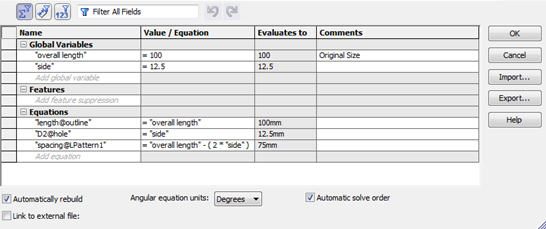

Wszystkie wymiary wykorzystujące zmienną globalną "długość całkowita" zostaną przywrócone do oryginalnych wymiarów. Okno dialogowe Równania wyświetla dodatkową kolumnę dla wszystkich wpisów połączonych z zewnętrznym plikiem.
Równań i zmiennych globalnych połączonych z plikiem zewnętrznym nie będzie już można zmieniać w tym oknie dialogowym. Zmiany należy wprowadzić w zewnętrznym pliku.
- W oknie dialogowym Równania usunąć znak zaznaczenia Połącz z plikiem zewnętrznym.
Teraz w oknie dialogowym można zmieniać wszystkie równania i zmienne globalne. Ścieżka do pliku zewnętrznego i kolumna Łącze także zostały usunięte.
