Modyfikowanie zmiennej globalnej w oknie dialogowym Równania

  1. Otworzyć plik katalog_instalacyjny\samples\whatsnew\Equations\sample1.sldprt.
  2. W drzewie operacji FeatureManager® kliknąć prawym przyciskiem myszy Równania i kliknąć Zarządzaj równaniami.

    Manage_EquationsV3

    Pojawi się okno dialogowe Równania.

  3. Wybrać Równania Equations View Icon Vew.
  4. Kliknąć pierwszy wiersz w obszarze Zmienne globalne o nazwie "długość całkowita" i zmienić wartość w kolumnie Wartość/Równanie ze 100 na 200.
  5. Nacisnąć Enter lub Tab, aby przejść do kolejnej komórki w wierszu Komentarze.

    Liczba w kolumnie Wyznacza wartość zostanie automatycznie zaktualizowana, a sześcian zostanie przebudowany. Wszystkie wymiary wykorzystujące zmienną globalną "długość całkowita" zwiększą się dwukrotnie.

  6. Wpisać komentarz, np. Podwójny rozmiar.

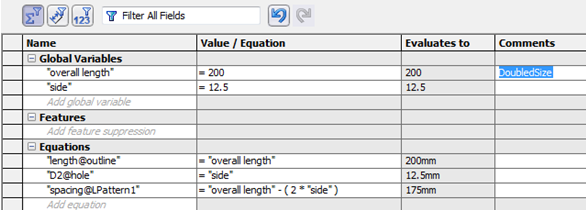

    EquationsView_DoubleSized

  7. Kliknąć kilka razy przycisk Cofnij tool_undo.gif tak, aby w parametrze "długość całkowita" została przywrócona pierwotna wartość 100mm.

    Ponieważ jest wybrana opcja Automatycznie przebuduj, model zmieni wielkość na początkową. Wszystkie wymiary wykorzystujące zmienną globalną "długość całkowita" zostaną przywrócone do oryginalnych wymiarów. Komórka Komentarze zostanie wyczyszczona.

  8. Kliknąć Ponów tool_redo.gif, aby przywrócić nowe wymiary modelu.
  9. Wygasić operację Wytnij-wyciągnięcie1:
    1. Kliknąć pustą komórkę w sekcji Operacje.
    2. W drzewie operacji FeatureManager ® kliknąć opcję Wytnij-wyciągnięcie1.

      Zostanie wyświetlona nazwa Operacje. Oprogramowanie SolidWorks uzupełni następną komórkę znakiem = (znak równości) oraz zostanie wyświetlona lista rozwijana z opcjami funkcji Zmienna globalna, Funkcje, Właściwości pliku i Miara.

    3. Rozwinąć pozycję Zmienne globalne, wybrać opcję wygaszone, po czym kliknąć PM_OK.gif.

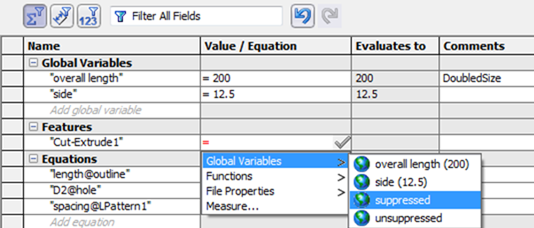

      SuppressedFeature

      Do kolumny Wyznacza wartość zostanie dodane wygaszenie.

      Można również zdefiniować wygaszanie przy użyciu składni funkcji if języka Visual Basic.
