Restrições de simetria para modelos sólidos

Para modelos sólidos, cada face que seja coincidente com um plano de simetria deve ser impedida de se mover na direção normal O tipo de restrição de Simetria aplica essa condição automaticamente para todas as faces selecionadas. Os planos de simetria devem ser ortogonais uns aos outros.

A Simetria requer que a geometria, as restrições, as cargas e as propriedades do material sejam simétricas. Geralmente, não é recomendado utilizar a simetria para estudos de frequência e de flambagem.

A seguir encontram-se alguns exemplos de modelos que são simétricos em relação a um ou mais planos.

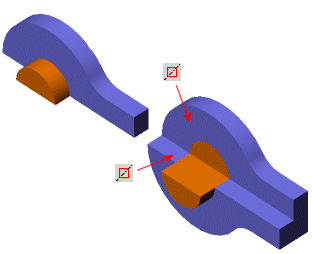

Esse modelo é simétrico em relação a um plano. Você pode analisar metade do modelo. Aplique o tipo de restrição Simetria às faces de simetria.
Esse modelo é simétrico com relação a dois planos. Você pode analisar um quarto do modelo. Aplique o tipo de restrição Simetria às faces de simetria.
Esse modelo é simétrico em relação aos eixos. Você pode analisar metade ou um modelo de um quarto. Aplique o tipo de restrição de Simetria às faces da simetria. O ângulo entre duas faces simétricas devem ser de 90 graus, para o modelo de um quarto.
