Você pode acrescentar um ponto de centro de massa (CDM) a peças ou montagens. Em desenhos de peças ou de montagens que possuem um ponto de CDM, é possível exibir e fazer referência ao ponto de CDM.
Você acrescenta um ponto de CDM clicando em Centro de Massa
(barra de ferramentas Geometria de Referência) ou em .

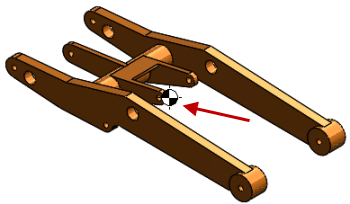

Na área de gráfico,
aparece no centro de massa do modelo. Na árvore de projeto FeatureManager, o Centro de Massa
aparece logo abaixo de Origem
.
A posição do ponto CDM é atualizada quando o centro de massa do modelo muda. Por exemplo, a posição do ponto CDM é atualizada conforme você adiciona, move e apaga recursos a uma peça.
Você pode medir distância e acrescentar dimensões de referência entre o ponto CDM e entidades como vértices, bordas e faces.
Você não pode criar dimensões guia a partir do ponto CDM. No entanto, você pode criar um Ponto de referência de centro de massa (PRCM) e usar esse ponto para definir as dimensões guia.
É possível criar sensores de Medida que fazem referência aos pontos de CDM e PRCMs.
É possível verificar o efeito de pontos de CDM ou PRCM no tempo de reconstrução do modelo clicando em .
